EMAC VLAN

2026/1/7网络管理7.X.X大约 4 分钟

EMAC VLAN

警告

  • 在 NP6XLite（SoC4）平台设备（如 60F/80F/100F/200F 等），请勿在 EMAC VLAN 相关流量被 NPU 加速的状态下使用此功能，否则可能会出现业务中断，其他平台设备可正常使用。
  • 如必须在 NP6XLite（SoC4）平台设备使用此功能，请关闭 EMAC VLAN 相关的防火墙策略（config firewall policy）的 NPU 加速功能（set auto-asic-offload disable）。

功能简介

增强型 MAC VLAN（Enhanced MAC VLAN，以下简称 EMAC VLAN）是 FortiGate 设备中实现 VLAN 的一种方式。EMAC VLAN 主要用于需要通过同一物理接口模拟多个 VLAN 接口的情况。与传统的 MAC VLAN 不同，它增加了以下功能：

  • 支持多个 MAC 地址：共享同一底层接口的每个 EMAC VLAN 都有一个唯一的 MAC 地址，可以与不同的 IP 地址和网络配置相结合。
  • VIP 和 IP Pool 支持：由于每个 EMAC VLAN 都具有唯一的 MAC 地址，每个 EMAC VLAN 接口都可以配置 VIP 和 IP Pool（普通的 VLAN 如果共享同一底层接口，由于多个 VLAN 的 MAC 地址相同，会使邻居路由器的 ARP 表无法区分）。
  • SNAT 支持：在策略中，可以选择禁用 SNAT，从而保留源 IP 地址的原始信息（原因与上条一致）。

工作原理

EMAC VLAN 并不会直接将数据包分配到底层交换机。在配置了 VLAN ID 的情况下，数据包会被打上 VLAN Tag，并通过底层接口的驱动程序进行处理。如果 VLAN Tag 不匹配，数据包将不会通过该接口。

使用 VLAN ID 的限制

在 EMAC VLAN 中配置 VLAN ID 时，VLAN ID 和底层接口必须唯一配对。所以即使是不同的 VDOM，也不能使用相同的 VLAN ID。

透明模式的限制

EMAC VLAN 不能在透明模式的 VDOM 中使用。在透明模式下，数据包会携带原始源的 MAC 地址，而不是接口的 MAC 地址，这与 EMAC VLAN 的工作方式冲突。

HA 中的处理

在 HA 配置中，EMAC VLAN 接口被视为物理接口，且有唯一的物理接口 ID。EMAC VLAN 接口的 MAC 表会与 HA 集群中的其他设备同步。在 HA 配置中，每个接口会被分配一个虚拟 MAC 地址。

配置示例

多个 VDOM 共享同一物理接口

image-20260107154623684

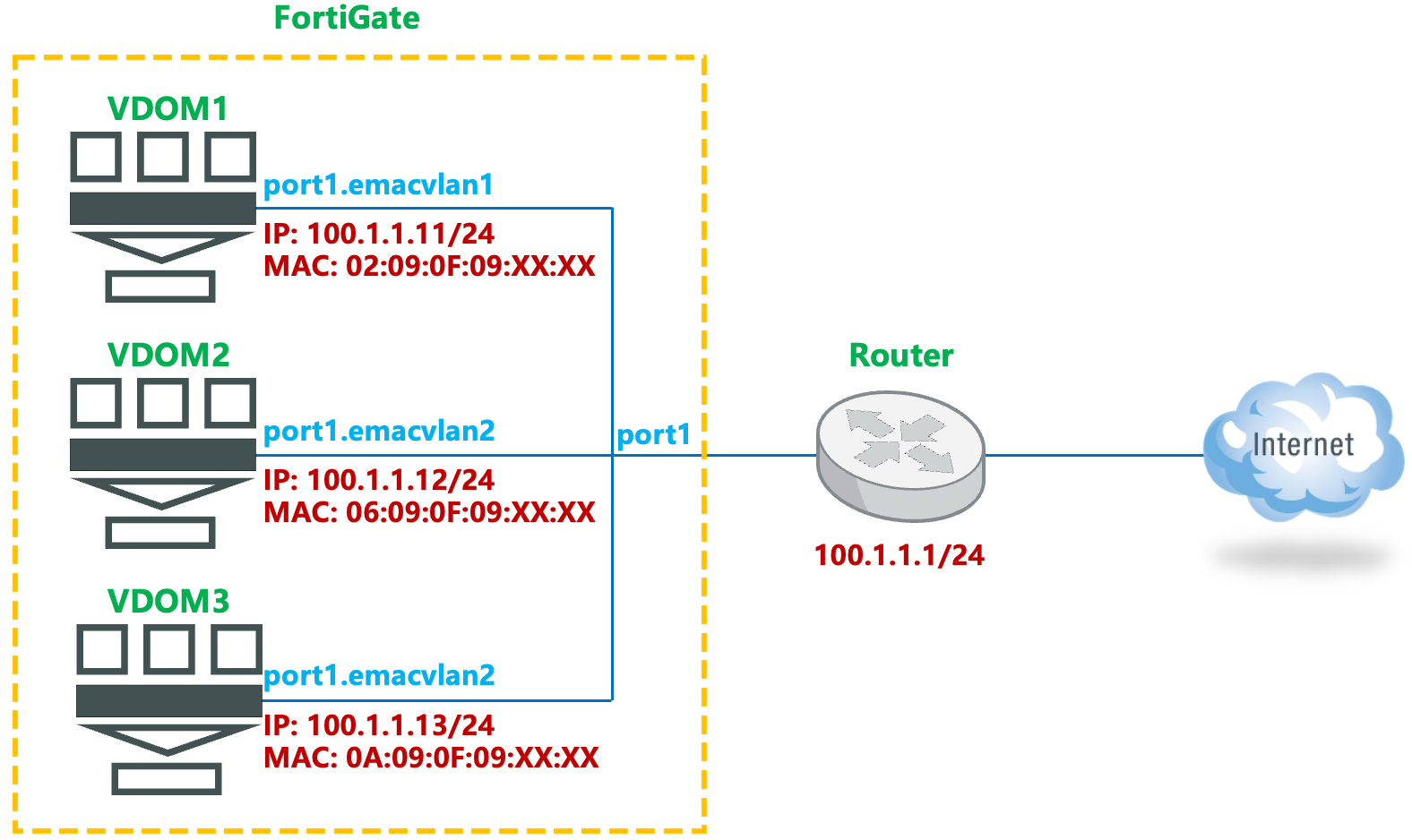

  • FortiGate 有 4 个 VDOM：root（默认）、VDOM1、VDOM2、VDOM3，port1 接口属于 root VDOM。
  • FortiGate 通过 port1 连接到 Router，三个 VDOM 共享 port1。
  • 每个 VDOM 配置一个 EMAC VLAN 接口，并且每个接口都有唯一的 MAC 地址，从而使得多个 VDOM 可以共享一个物理接口。
config global

config system interface
    edit "port1"
        set vdom "root"
        set type physical
        set snmp-index 9
    next
end

config system interface
    edit port1.emacvlan1
        set vdom VDOM1
        set ip 100.1.1.11 255.255.255.0
        set type emac-vlan
        set interface port1
    next
    edit port1.emacvlan2
        set vdom VDOM2
        set ip 100.1.1.12 255.255.255.0
        set type emac-vlan
        set interface port1
    next
    edit port1.emacvlan3
        set vdom VDOM3
        set ip 100.1.1.13 255.255.255.0
        set type emac-vlan
        set interface port1
    next
end
end
image-20260107155753747

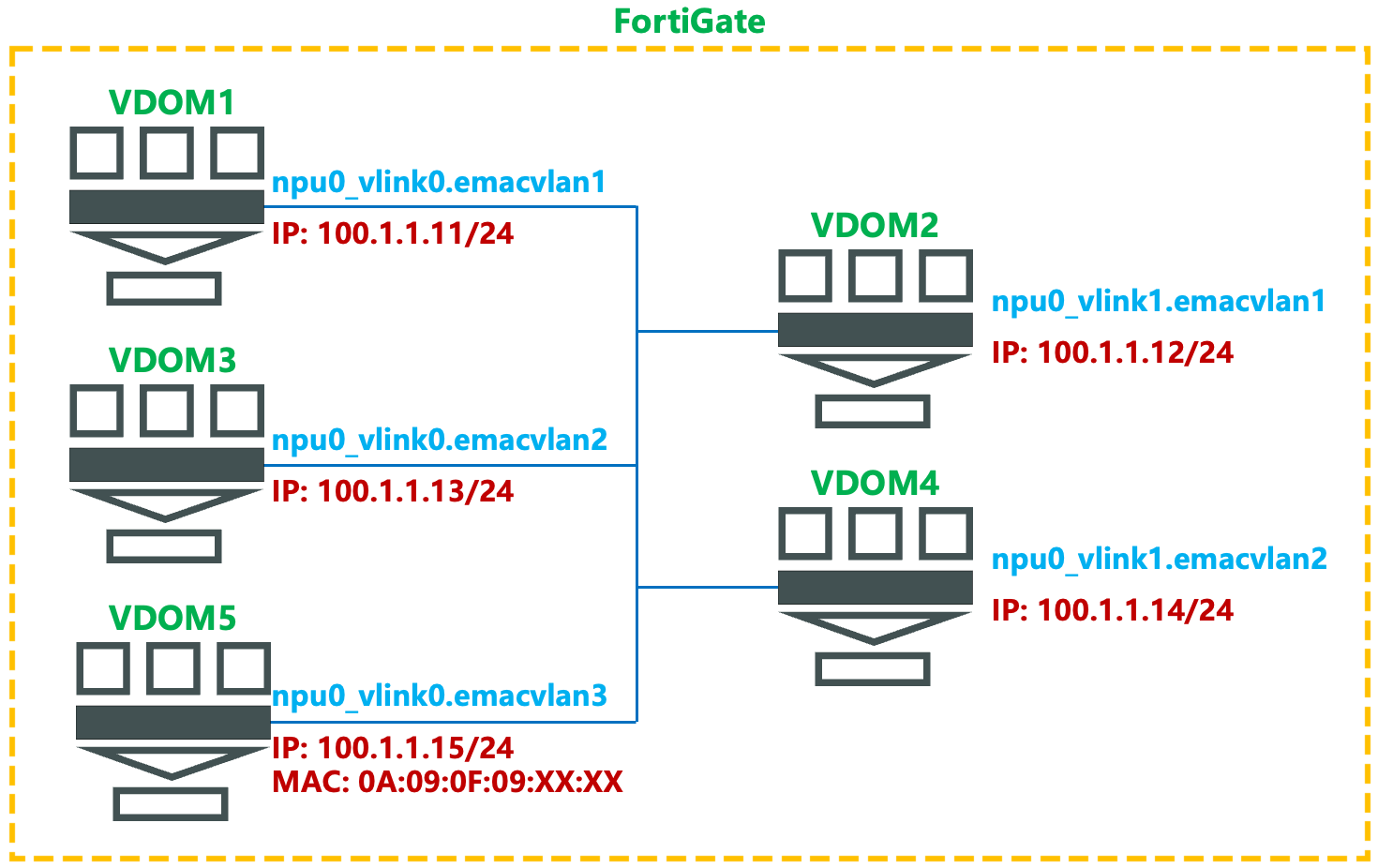

  • FortiGate 有 6 个 VDOM：root（默认）、VDOM1、VDOM2、VDOM3、VDOM4、VDOM5，VDOM1/VDOM3/VDOM5 通过 NPU Vlink 与 VDOM2/VDOM4 互联。
  • FortiGate NPU Vlink 为点对点连接，NPU Vlink 接口上的 VLAN 接口使用相同的 MAC 地址。由于 VLAN 接口共享相同 MAC 地址，不建议使用 NPU Vlink 和 VLAN 接口连接超过两个 VDOM。为避免同一 NPU Vlink 上 MAC 地址重叠，需要改用增强型 MAC VLAN。
config global
config system interface
    edit npu0_vlink0.emacvlan1
        set vdom VDOM1
        set ip 100.1.1.11 255.255.255.0
        set type emac-vlan
        set interface npu0_vlink0
    next
    edit npu0_vlink0.emacvlan2
        set vdom VDOM3
        set ip 100.1.1.13 255.255.255.0
        set type emac-vlan
        set interface npu0_vlink0
    next
    edit npu0_vlink0.emacvlan3
        set vdom VDOM5
        set ip 100.1.1.15 255.255.255.0
        set type emac-vlan
        set interface npu0_vlink0
    next
    edit npu0_vlink1.emacvlan1
        set vdom VDOM2
        set ip 100.1.1.12 255.255.255.0
        set type emac-vlan
        set interface npu0_vlink1
    next
    edit npu0_vlink1.emacvlan2
        set vdom VDOM4
        set ip 100.1.1.14 255.255.255.0
        set type emac-vlan
        set interface npu0_vlink1
    next
end
end

VLAN 接口使用独立的 MAC 地址

  • 某些网络要求当 VLAN 接口共享同一物理端口时，每个 VLAN 接口必须拥有唯一的 MAC 地址。在此情况下，EMAC VLAN 接口的使用方式与普通 VLAN 接口相同。
  • 还有一种情况是 FortiGate 做 HA 集群后，业务接口会使用 HA 的虚拟 MAC（如00:09:0f:09:07:00，实际的物理 MAC 为94:F3:92:53:AE:7A），某些运营商的 PPPoE Server 会对这种虚拟 MAC 地址做限制，导致 FortiGate 的 PPPoE 拨号失败。EMAC VLAN 在 HA 下会使用物理 MAC 地址（如9A:F3:92:53:AE:7A，在 EMAC VLAN 上创建的 PPPoE 也会继承该物理 MAC 地址），从而规避该问题。
  • 配置时使用set vlanid命令设置 VLAN Tag。VLAN ID 与接口必须构成唯一对应关系，即使它们属于不同的 VDOM。
config system interface
    edit emacvlan1
        set type emac-vlan
        set vlanid 10
        set interface wan1
    next
end

FortiGate # diagnose hardware deviceinfo nic emacvlan1
Description             EMacvlan Ethernet driver v1.0
System_Device_Name      emacvlan1
Lower_Device_Name       wan1
Current_HWaddr          9a:f3:92:53:ae:7a
Permanent_HWaddr        9a:f3:92:53:ae:7a
State                   up
Link                    up
npudev_oid              64
macvlan_id              0
vlan_id                 10
learn_mac               no
mode                    2

注意事项

  • 每个物理接口最多可以创建 512 个增强型 MAC VLAN 接口。
  • 所有接口的 MAC 地址总数不能超过 600 个，包括增强型 MAC VLAN 接口的 MAC 地址以及其他接口的 MAC 地址。
