NAT64 + DNS64 上网

2025/10/29大约 7 分钟

NAT64 + DNS64 上网

网络需求

内网用户为 IPv6 网络，Internet 网络为 IPv4 网络，内部 IPv6 用户通过 NAT64 + DNS64 访问 IPv4 的 Internet 网络。

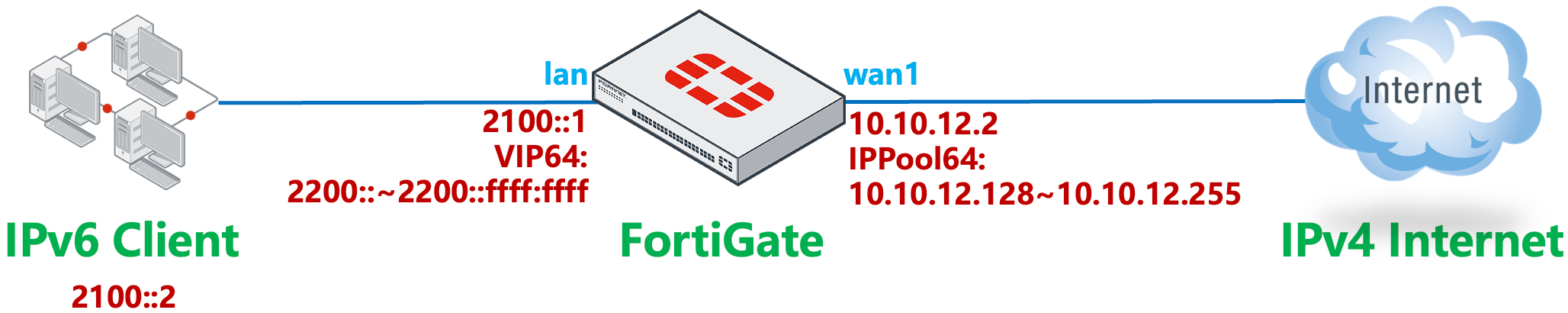

网络拓扑

image-20230904094527306
  1. Client 侧为 IPv6，Server 侧为 IPv4，FortiGate 做 NAT64 + DNS64 转换，内部 IPv6 用户通过 NAT64 + DNS64 访问 IPv4 的 Internet 网络。
  2. 配置 IPv6 Client 的 IPv6 为 21001，FortiGate 内网口 lan 的 IPv6 为 2100::1/64。
  3. 配置 FortiGate 外网口 wan1 的 IP 为 10.10.12.2/24，默认路由指向 IPv4 Internet 10.10.12.1。

配置步骤

NAT64 配置

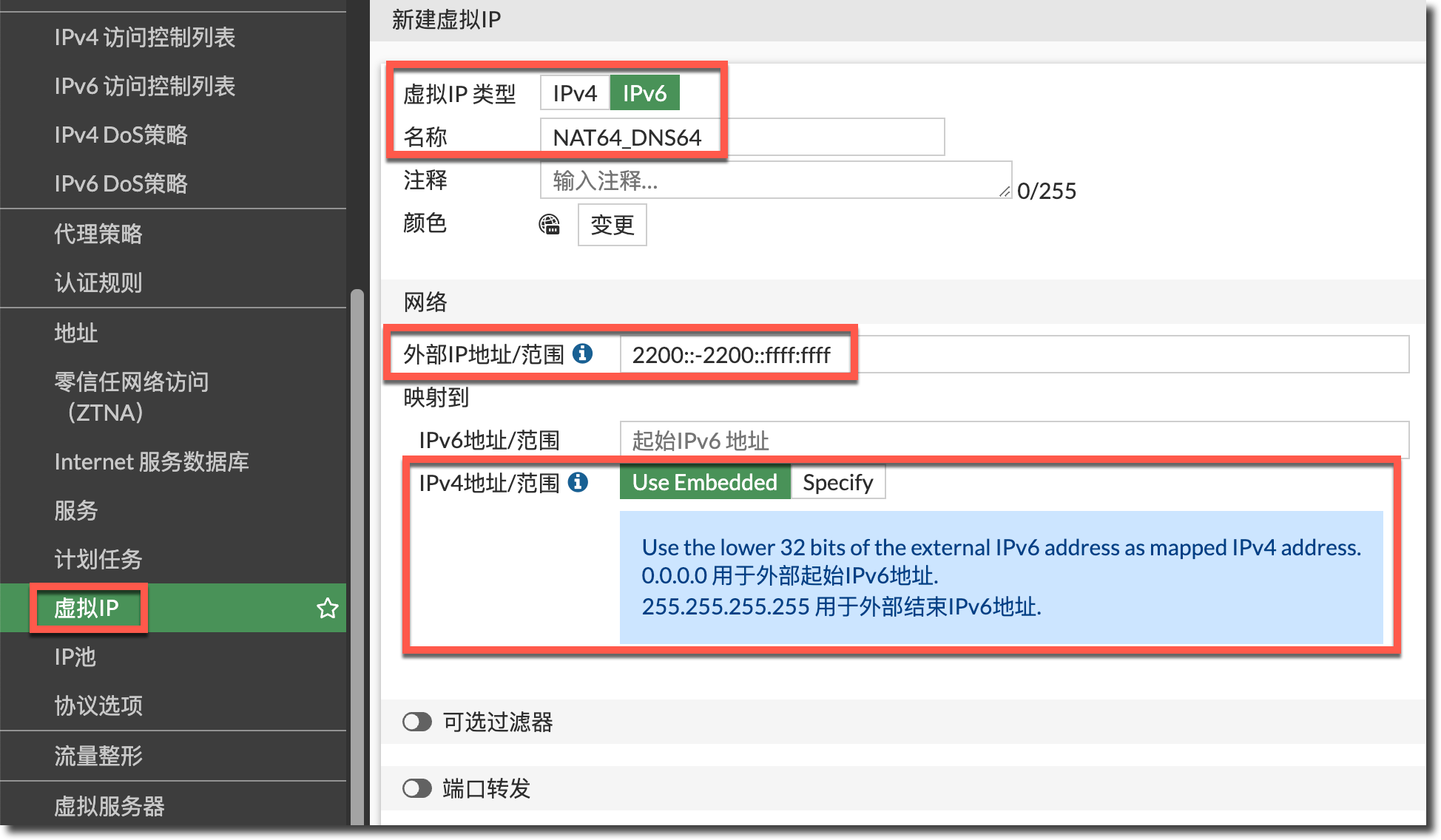

  1. 创建 VIP，选择类型为 IPv6，“外部 IP 地址/范围”填写 IPv6 VIP 地址，“映射到”选择 Use Embedded，这里填写的 IPv6 地址范围要写 96 位的 IPv6 前缀（注意不要配置和接口 IPv6 地址相同的网段），最后 32 位范围为 0.0.0.0~255.255.255.255 的 16 进制格式，用于映射所有的 IPv4 地址。

    image-20230901173501916
    config firewall vip6
    edit "NAT64_DNS64"
        set uuid f913176c-48aa-51ee-62dd-5d5b772dede2
        set extip 2200::-2200::ffff:ffff
        set nat66 disable
        set nat64 enable
        set embedded-ipv4-address enable
    next
end

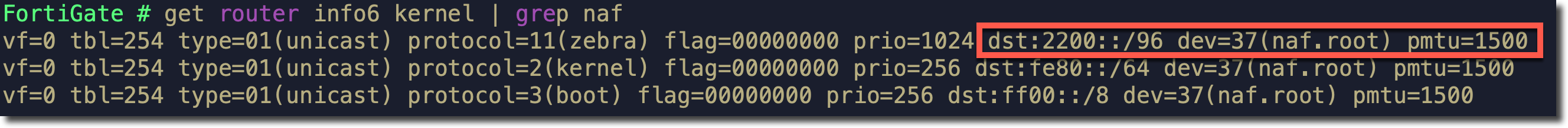

  2. 可以看默认存在一个 naf.root 接口，用于处理 NAT64 流量，创建 VIP 完成后，如果开启了 add-nat64-route（默认开启），针对 naf.root 接口生成去往 VIP IPv6 地址的路由，关闭 add-nat64-route 后，该路由会消失。

    image-20230106150223599image-20230901173808955

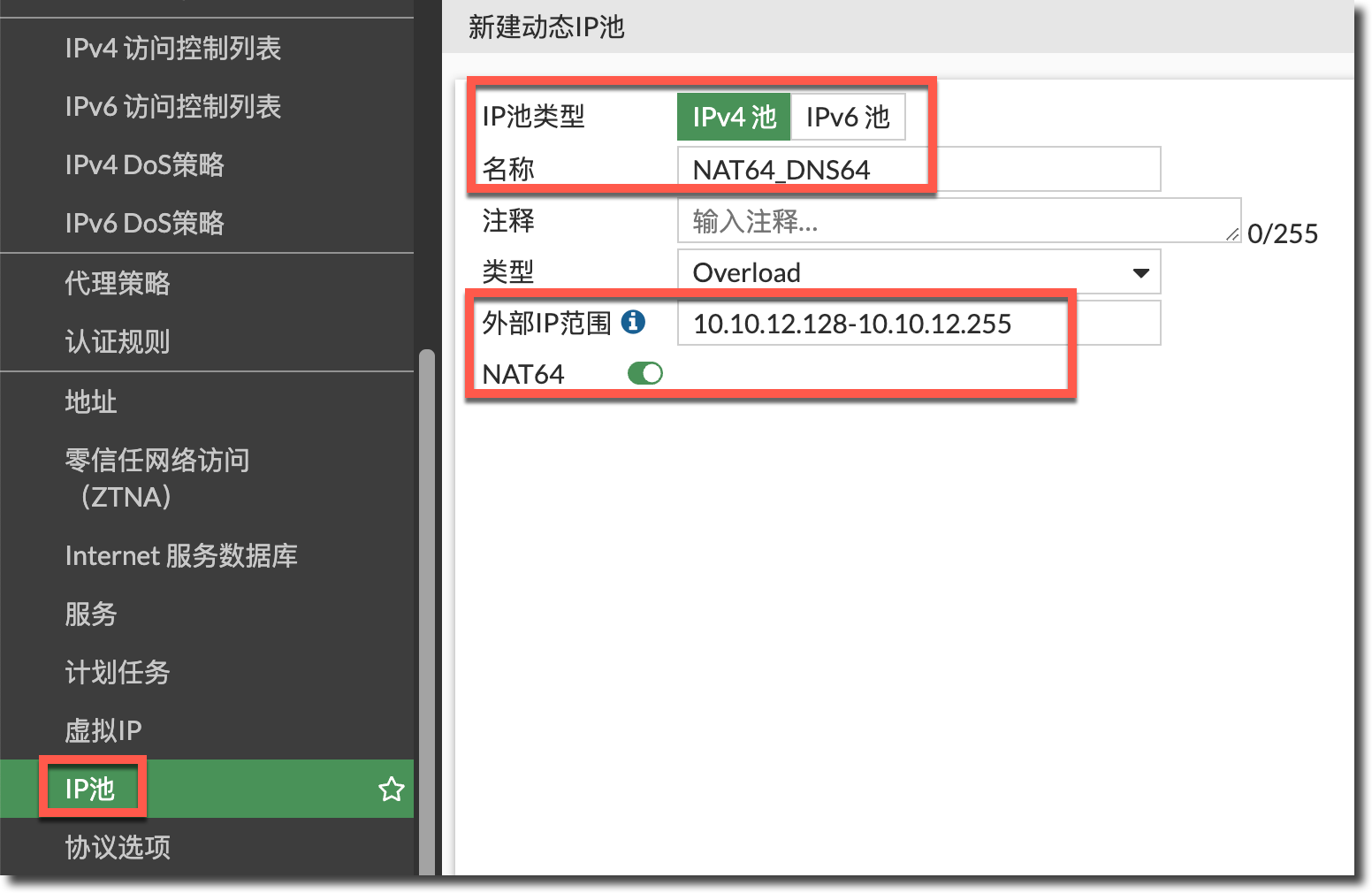

  3. 创建 IPv4 Pool，配置地址池范围，配置地址池范围，注意不要和 wan1 地址冲突，开启 NAT64 后，须填写为一个完整的 subnet（最小 32 位）的 IPv4 地址范围。

    image-20230901173952920
    config firewall ippool
    edit "NAT64_DNS64"
        set startip 10.10.12.128
        set endip 10.10.12.255
        set nat64 enable
        set add-nat64-route enable
    next
end

  4. 创建完成后，如果开启了 add-nat64-route（默认开启），可以看到生成了 IPv4 的 kernel 路由，针对 naf.root 接口生成去往 IPPool IPv4 地址的路由，IPPool 关闭 NAT64 或关闭 add-nat64-route 后，该路由会消失。

    FortiGate # get router info kernel | grep naf
tab=254 vf=0 scope=0 type=1 proto=11 prio=0 0.0.0.0/0.0.0.0/0->10.10.12.128/25 pref=0.0.0.0 gwy=0.0.0.0 dev=37(naf.root)

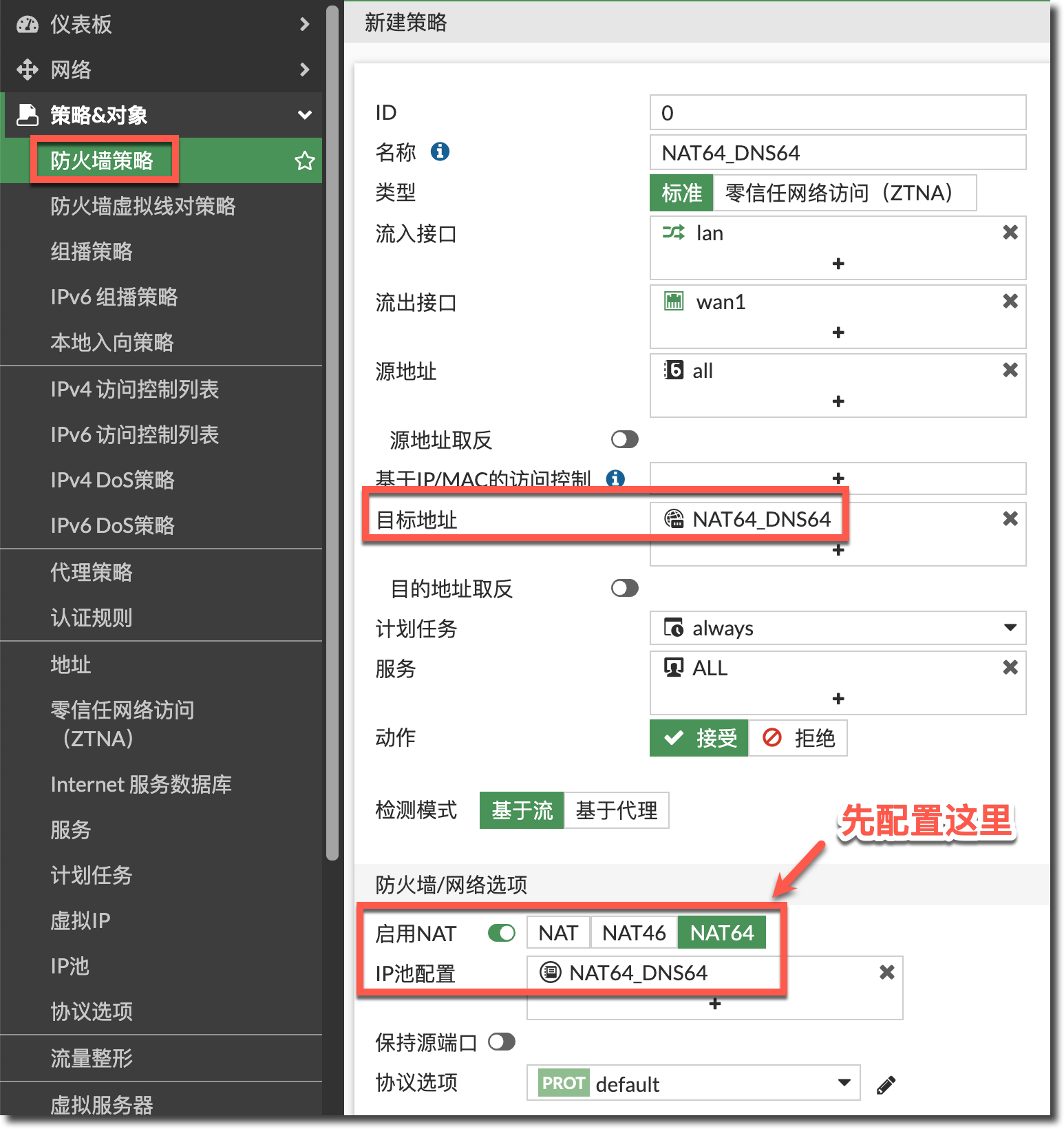

  5. 创建防火墙策略，，在源地址中引用 IPv6 的 all，然后在目标地址中引用 VIP，在 IP 池配置中引用 IPPool。

    image-20230901174228776
    config firewall policy
    edit 9
        set name "NAT64_DNS64"
        set srcintf "lan"
        set dstintf "wan1"
        set action accept
        set nat64 enable
        set srcaddr "all"
        set dstaddr "all"
        set srcaddr6 "all"
        set dstaddr6 "NAT64_DNS64"
        set schedule "always"
        set service "ALL"
        set ippool enable
        set poolname "NAT64_DNS64"
    next
end

DNS64 配置

  1. 在 CLI 下开启 DNS64，配置 dns64-prefix 为 NAT64 VIP 的前 96 位 2200::/96，确认 always-synthesize-aaaa-record 为开启状态（默认开启）。

    config system dns64
    set status enable
    set dns64-prefix 2200::/96
    set always-synthesize-aaaa-record enable
end

    重要

    • enable：默认配置，所有从 IPv6 客户端发送的 DNS AAAA Record 请求会被 FortiGate 无条件转换为 A Record 请求，通过 IPv4 DNS 发送至系统配置的 DNS 服务器（不会发送 AAAA 请求），IPv4 DNS 服务器返回 A Record 后，将 A Record 中的 IPv4 地址嵌入 dns64-prefix 的后 32 位中，然后封装为 IPv6 的 AAAA Record 回应，返回给 IPv6 客户端。
    • disable：所有从 IPv6 客户端发送的 DNS AAAA Record 请求首先会被 FortiGate 封装在 IPv4 的 DNS 报文中发送至系统配置的 DNS 服务器：
      • 如果 DNS 服务器返回了 AAAA Record，FortiGate 将此 AAAA Record 回应封装为 IPv6 DNS 返回给 IPv6 客户端（这里返回的 AAAA Record 为原服务器响应的 IPv6，FortiGate 不做任何修改）。
      • 如果 DNS 服务器返回的 DNS 报文中没有 AAAA Record 的 IPv6 地址或没有响应 DNS 请求，FortiGate 会执行 always-synthesize-aaaa-record enable 时相同的操作，向 DNS 服务器发送 A Record 请求的 IPv4 DNS 报文，IPv4 DNS 服务器返回 A Record 后，将 A Record 中的 IPv4 地址嵌入 dns64-prefix 的后 32 位中，然后封装为 IPv6 的 AAAA Record 回应，返回给 IPv6 客户端。
    • 当 always-synthesize-aaaa-record 配置为 disable 时，DNS 服务器返回的 AAAA Record 会被 FortiGate 不经修改直接返回给 IPv6 客户端，客户端访问此 IPv6 时，可能不在 NAT64 VIP 的 IPv6 地址范围中，导致被 FortiGate 丢弃，所以建议 always-synthesize-aaaa-record 的配置保持默认开启，不要关闭。
    • 关于 always-synthesize-aaaa-record 的说明请参考官方文档：https://docs.fortinet.com/document/fortigate/7.99.99/administration-guide/443324/nat64-policy-and-dns64-dns-proxy 。

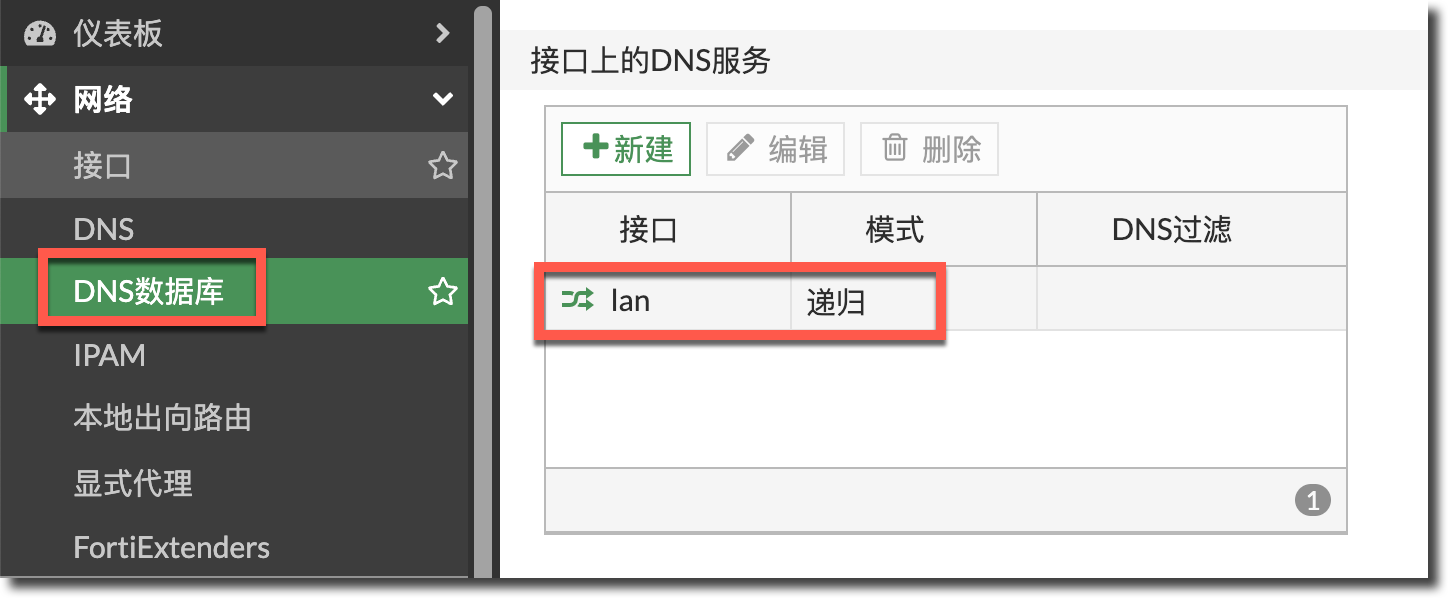

  2. 在 lan 口上开启 DNS 服务器，IPv6 网络侧用户发起 AAAA Record 查询，FortiGate 的 DNS64 代理请求 IPv4 网络中对应 FQDN 的 A Record，得到 A Record 响应后，DNS64 服务器将 A Record 响应中的 IPv4 地址嵌入 dns64-prefix 的后 32 位中，然后封装为 IPv6 的 AAAA Record 回应，返回给 IPv6 客户端。

    image-20230901181511230
    config system dns-server
    edit "lan"
    next
end

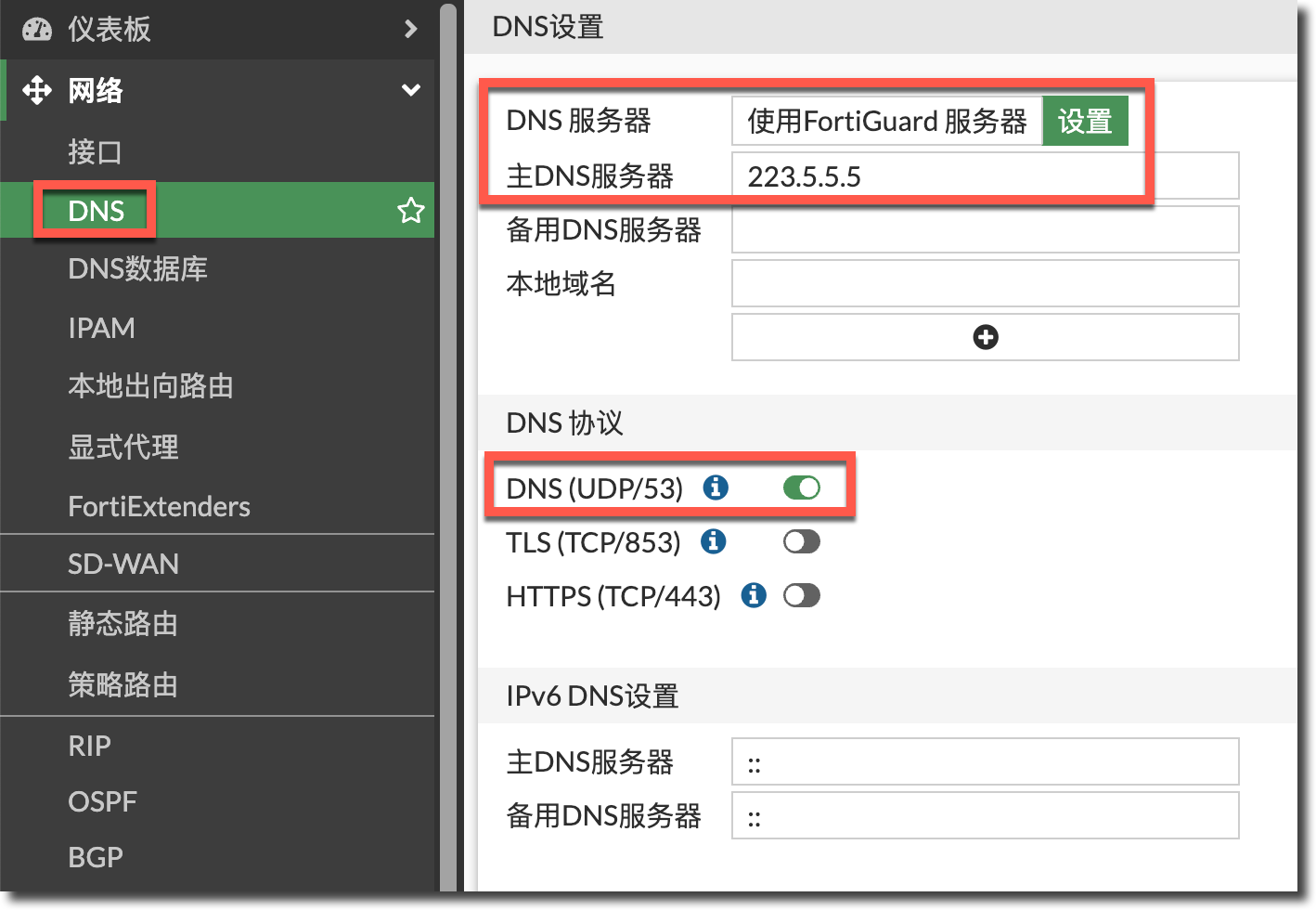

  3. 为系统配置 IPv4 DNS 服务器（也可以使用默认服务器）。

    image-20230901181626132
    config system dns
    set primary 223.5.5.5
end

结果验证

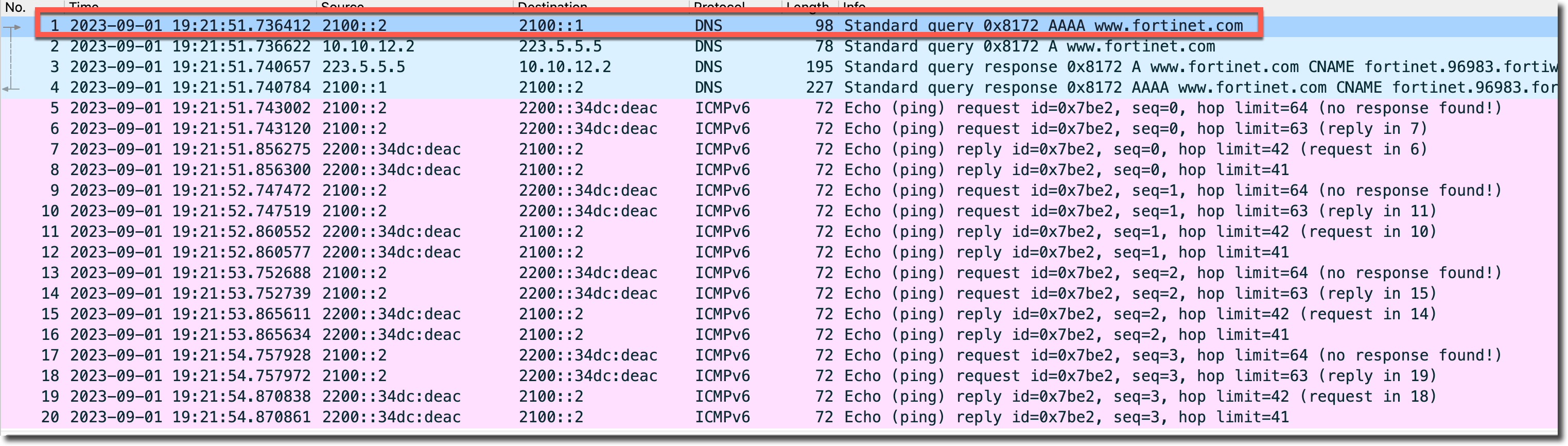

  1. IPv6 Client 访问 IPv4 Internet 域名，抓包查看 DNS64 过程，客户端发出 IPv6 的 AAAA 请求，请求域名 www.fortinet.com 的 AAAA Record。

    image-20230901192542429

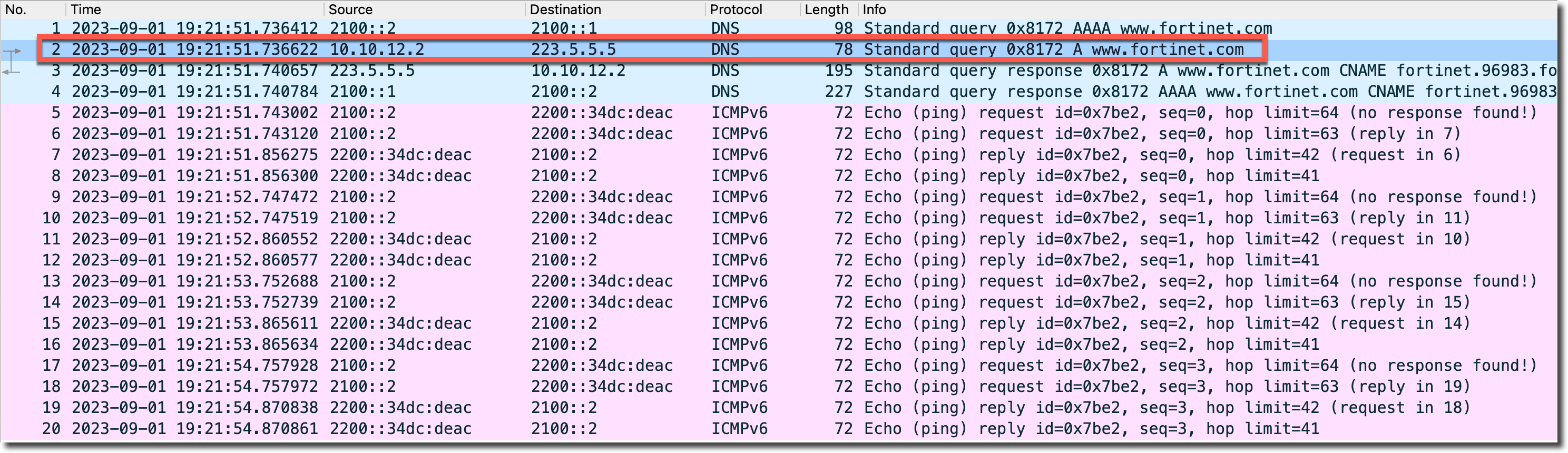

  2. FortiGate 将此 AAAA Record 请求转换为 A Record 请求封装在 IPv4 DNS 中，发送给 DNS 服务器 223.5.5.5。

    image-20230901192635971

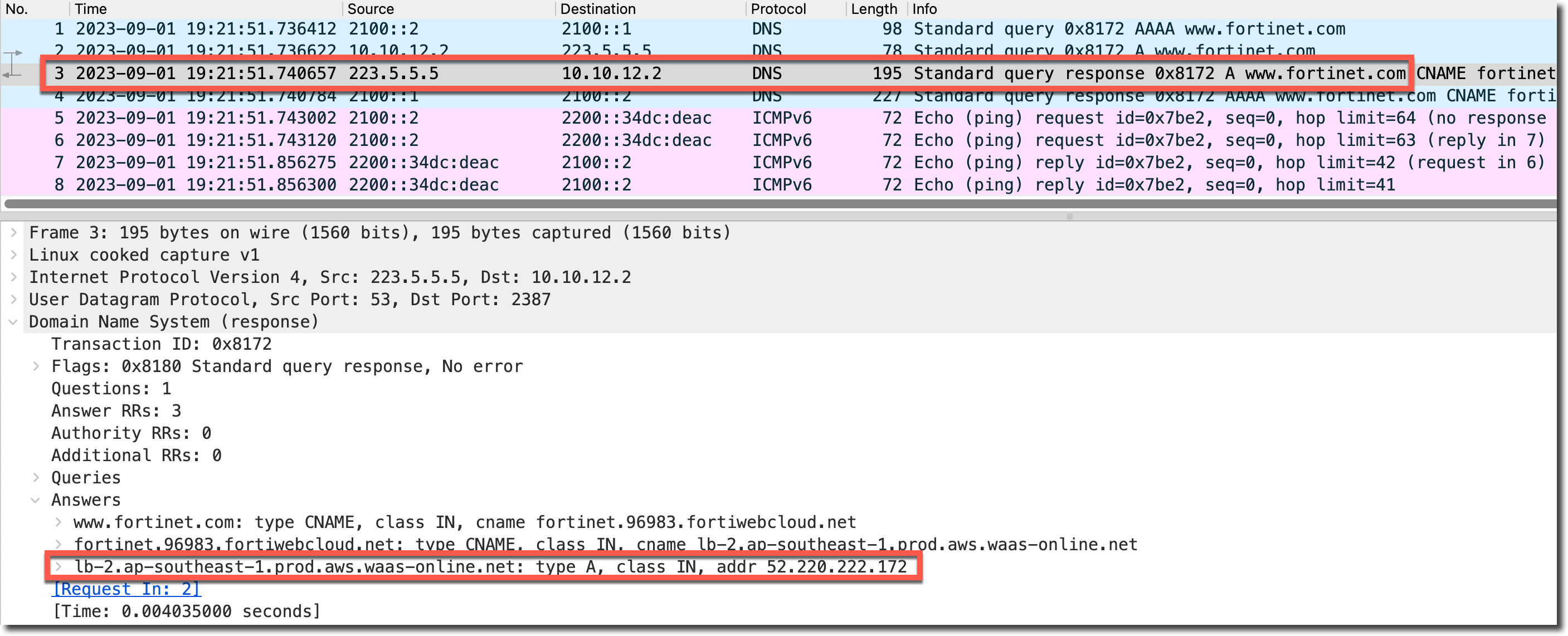

  3. DNS 服务器使用 IPv4 DNS 返回该域名的 A Record IPv4 地址 52.220.222.172。

    image-20230901192823624

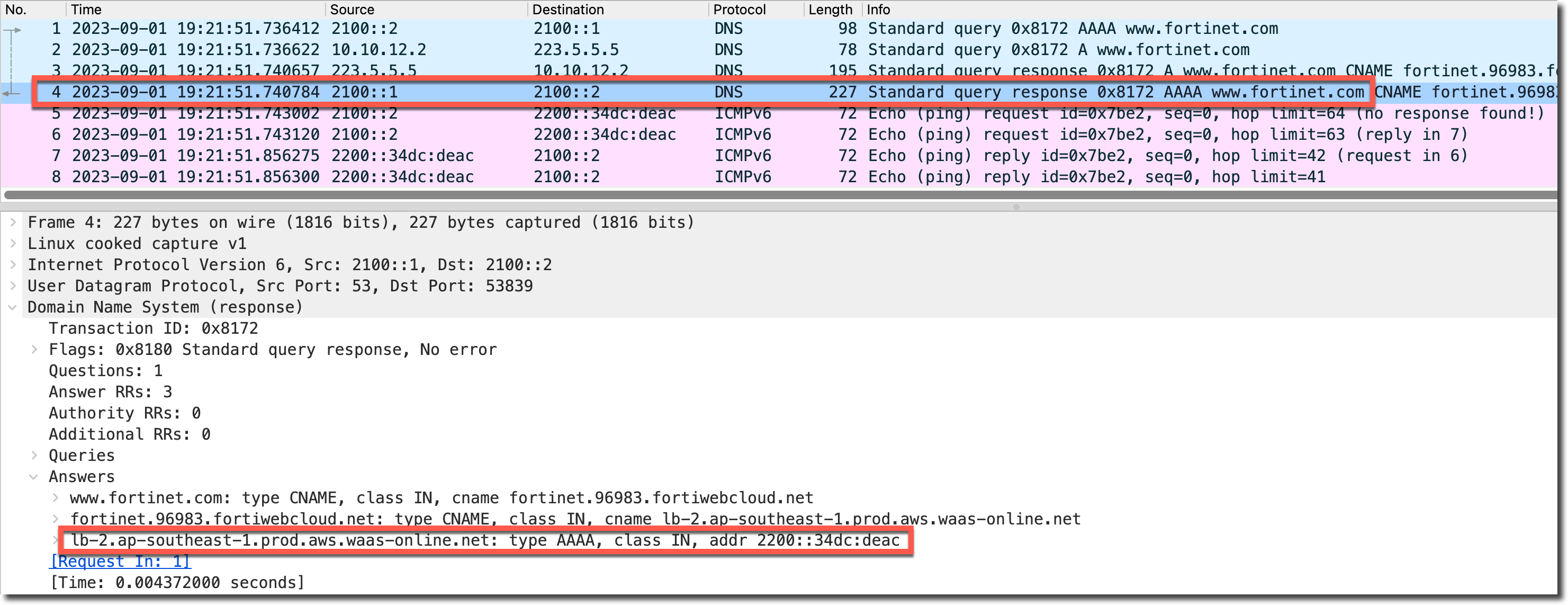

  4. FortiGate 收到 DNS 返回的该域名的 A Record IPv4 地址 52.220.222.172 转换为 16 进制后将其嵌入 dns64-prefix 210034dc:deac，将其转换为 AAAA Record，并封装在 IPv6 DNS 报文中返回给 IPv6 Client。

    image-20230901193109543

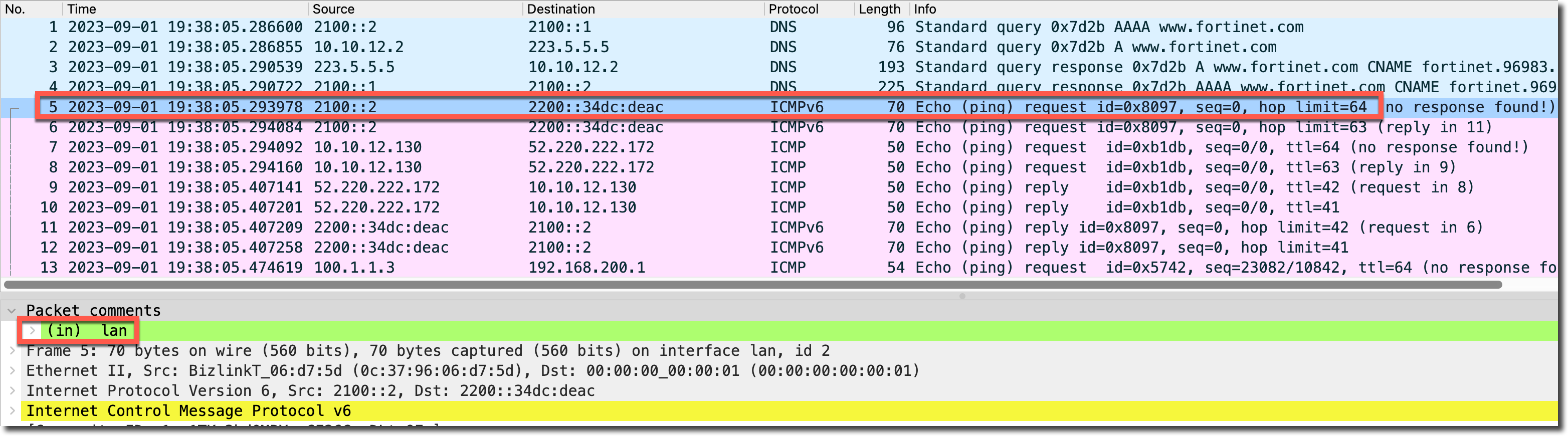

  5. 客户端收到 FortiGate 发送的 AAAA Record 回应后，解析到 www.fortinet.com 的 IPv6 IP 为 2200::34dc:deac，所以直接访问该 IPv6 地址，FortiGate 从 lan 口收到该 IPv6 请求包。

    image-20230901194042402

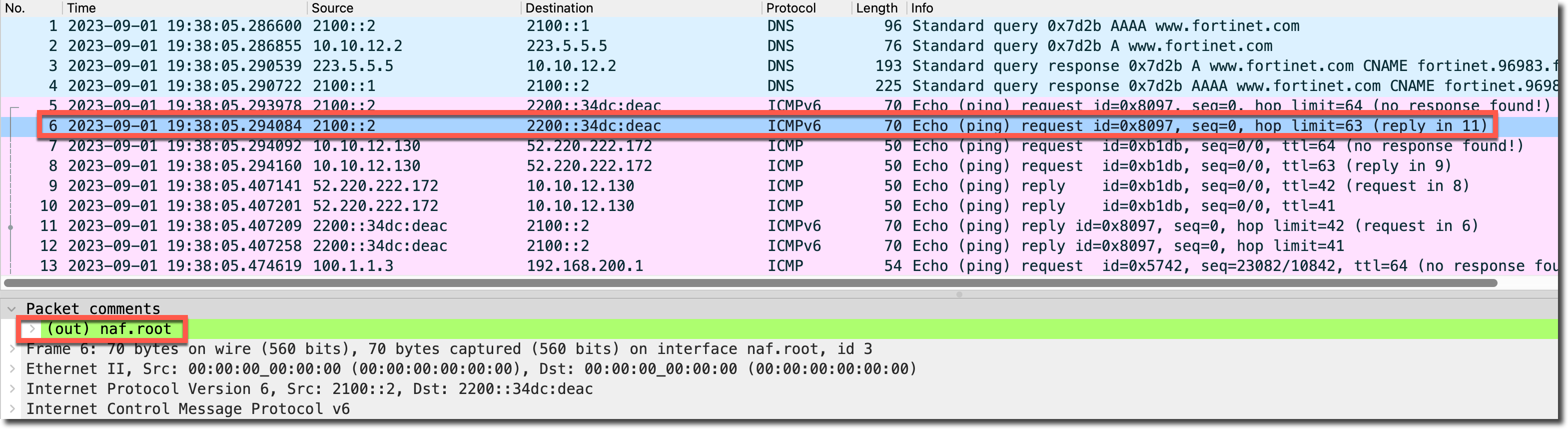

  6. 该 IPv6 请求包经由 FortiGate 的 naf 接口，执行 NAT64 转换。

    image-20230901194152876

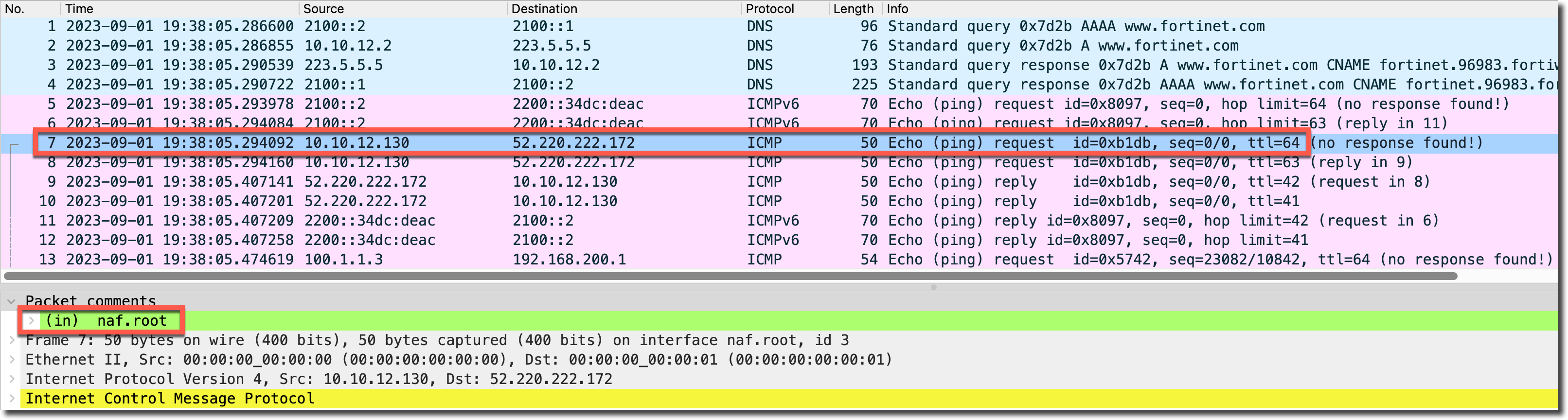

  7. 经由 FortiGate 的 naf 接口进行 NAT64 后，转换为 IPv4 报文，源地址为 NAT64 的地址池中的 IPv4 地址，目标地址为原 IPv6 请求包目标 IPv6 地址 2200::34dc:deac 的最后 32 位转换为 10 进制后的 IPv4 地址 52.220.222.172。

    image-20230901194407505

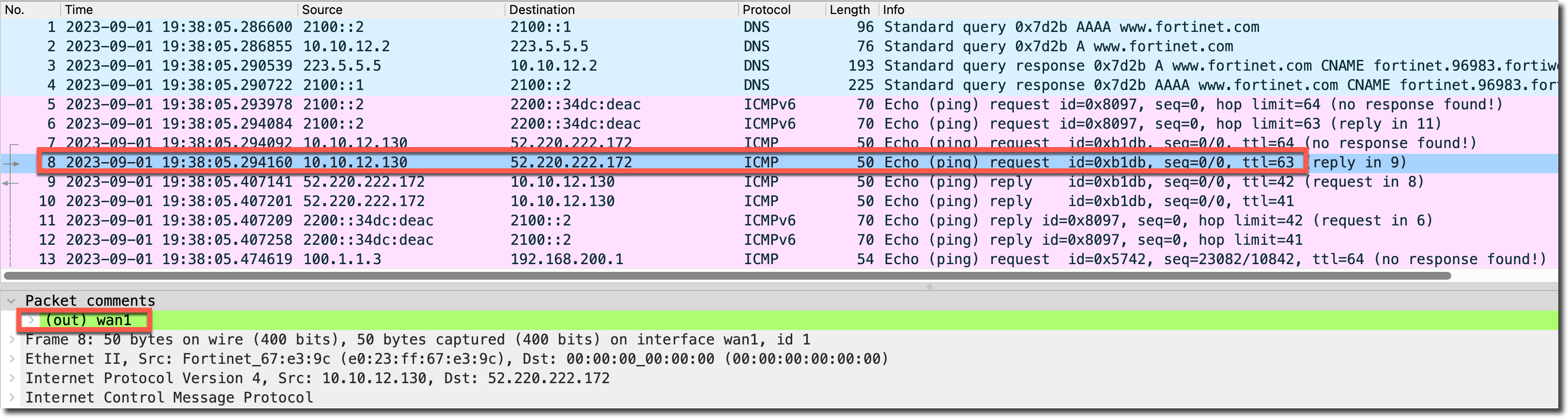

  8. 最终由 wan1 接口发出送往 Internet 上的目的 IPv4 地址。

    image-20230901194529638

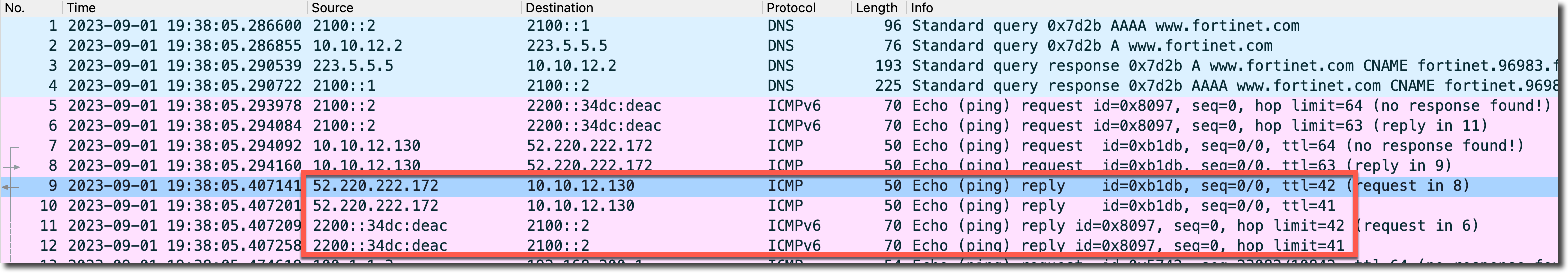

  9. 服务器 Reply 的 IPv4 报文从 FortiGate 的 wan1 收到，经由 naf 接口做 NAT64 还原后，从 lan 口返回 IPv6 Client。

    image-20230901194737774

  10. 查看 IPv6 会话，如下所示，会话没有被 NP 加速，流量均经过 naf 接口处理，naf 标记为 1。

FortiGate # diagnose sys session6 list

session6 info: proto=58 proto_state=00 duration=110 expire=59 timeout=0 flags=00000000 sockport=0 socktype=0 use=3
origin-shaper=
reply-shaper=
per_ip_shaper=
class_id=0 ha_id=0 policy_dir=0 tunnel=/ vlan_cos=0/0
state=may_dirty npu npd
statistic(bytes/packets/allow_err): org=6160/110/0 reply=6160/110/0 tuples=2
tx speed(Bps/kbps): 54/0 rx speed(Bps/kbps): 56/0
orgin->sink: org pre->post, reply pre->post dev=45->37/37->45
hook=pre dir=org act=noop 2100::2:33956->2200::34dc:deac:128(:::0)
hook=post dir=reply act=noop 2200::34dc:deac:33956->2100::2:129(:::0)
peer=10.10.12.130:30184->52.220.222.172:8 naf=1
hook=pre dir=org act=noop 10.10.12.130:30184->52.220.222.172:8(0.0.0.0:0)
hook=post dir=reply act=noop 52.220.222.172:30184->10.10.12.130:0(0.0.0.0:0)
src_mac=0c:37:96:06:d7:5d
misc=0 policy_id=9 pol_uuid_idx=587 auth_info=0 chk_client_info=0 vd=0
serial=0000a1d7 tos=ff/ff ips_view=0 app_list=0 app=0 url_cat=0
rpdb_link_id=00000000 ngfwid=n/a
npu_state=0x4040000
npu info: flag=0x81/0x00, offload=0/0, ips_offload=0/0, epid=0/0, ipid=95/0, vlan=0x0000/0x0000
vlifid=0/0, vtag_in=0x0000/0x0000 in_npu=0/0, out_npu=0/0, fwd_en=0/0, qid=0/0
no_ofld_reason:  offload-denied

FortiGate # diagnose netlink interface list | grep naf
if=naf.root family=00 type=65535 index=37 mtu=1500 link=0 master=0

  1. 查看 IPv4 会话，如下所示，会话没有被 NP 加速，流量均经过 naf 接口处理，naf 标记为 2。

    FortiGate # diagnose sys session list

session info: proto=1 proto_state=00 duration=1 expire=59 timeout=0 flags=00000000 socktype=0 sockport=0 av_idx=0 use=3
origin-shaper=
reply-shaper=
per_ip_shaper=
class_id=0 ha_id=0 policy_dir=0 tunnel=/ vlan_cos=0/255
state=may_dirty npu
statistic(bytes/packets/allow_err): org=72/2/1 reply=72/2/1 tuples=2
tx speed(Bps/kbps): 57/0 rx speed(Bps/kbps): 57/0
orgin->sink: org pre->post, reply pre->post dev=37->7/7->37 gwy=10.10.12.1/10.10.12.130
hook=pre dir=org act=noop 10.10.12.130:30184->52.220.222.172:8(0.0.0.0:0)
hook=post dir=reply act=noop 52.220.222.172:30184->10.10.12.130:0(0.0.0.0:0)
peer=2200::34dc:deac:33956->2100::2:129 naf=2
hook=pre dir=org act=noop 2100::2:33956->2200::34dc:deac:128(:::0)
hook=post dir=reply act=noop 2200::34dc:deac:33956->2100::2:129(:::0)
misc=0 policy_id=9 pol_uuid_idx=587 auth_info=0 chk_client_info=0 vd=0
serial=000ecb4f tos=ff/ff app_list=0 app=0 url_cat=0
rpdb_link_id=00000000 ngfwid=n/a
npu_state=0x4040000
npu info: flag=0x00/0x00, offload=0/0, ips_offload=0/0, epid=0/0, ipid=0/0, vlan=0x0000/0x0000
vlifid=0/0, vtag_in=0x0000/0x0000 in_npu=0/0, out_npu=0/0, fwd_en=0/0, qid=0/0
no_ofld_reason:

FortiGate # diagnose netlink interface list | grep naf
if=naf.root family=00 type=65535 index=37 mtu=1500 link=0 master=0

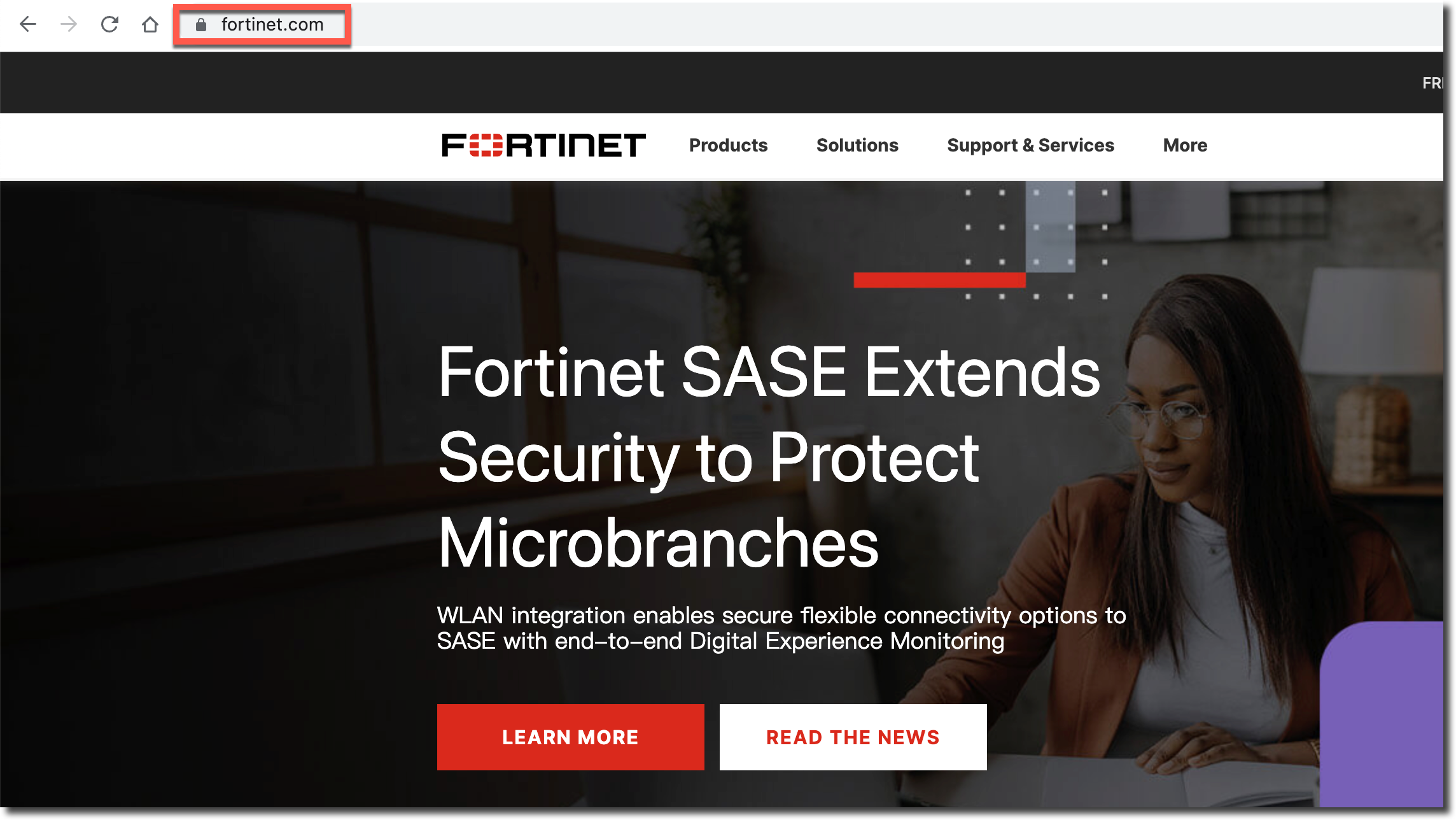

  2. IPv6 客户端可以正常访问 IPv6 的服务器。

    image-20230901194915159image-20230901195039438

附件

附 NAT64 + DNS64 过程抓取的报文：dns64.pcapng。
