NAT46 映射

网络需求

将 IPv6 内部服务器，发布到 IPv4 网络之中，允许用户通过 IPv4 来对其进行访问。

网络拓扑

image-20230107155303753

Client 侧为 IPv4，Server 侧为 IPv6，使用 Client 访问 Server，FortiGate 做 NAT46 转换。

配置步骤

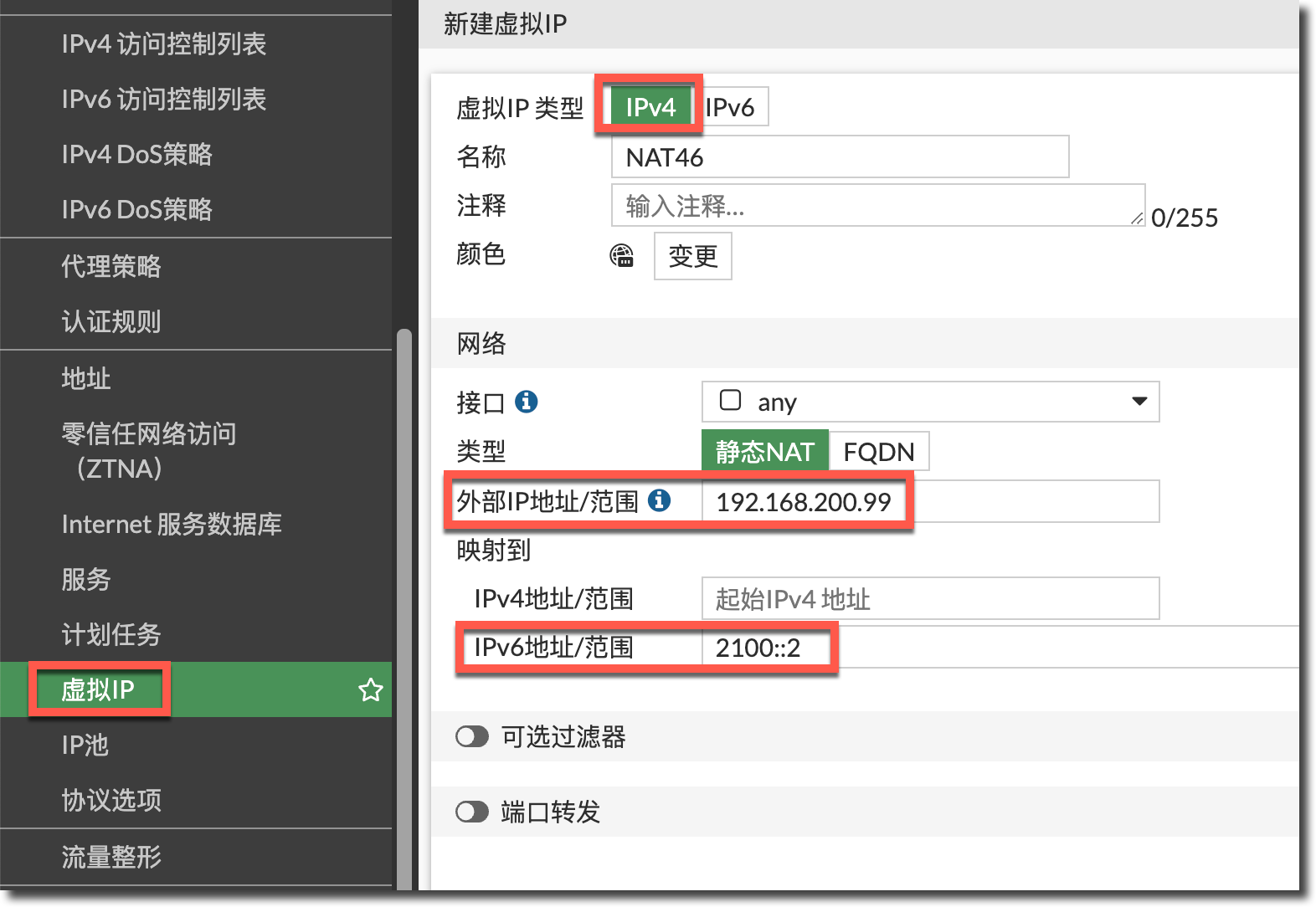

  1. 创建 VIP，选择类型为 IPv4，“映射到”填写 IPv6 Server 真实地址， “外部 IP 地址/范围”填写 IPv4 VIP 地址，如果是一个范围，必须填写为一个完整的 subnet（最小 31 位）的单播地址范围，不能填写广播和网络号，否则 GUI 报错。

    image-20230830094527467
    config firewall vip
    edit "NAT46"
        set extip 192.168.200.99
        set nat44 disable
        set nat46 enable
        set extintf "lan"
        set ipv6-mappedip 2100::2
        set add-nat46-route enable
    next
end

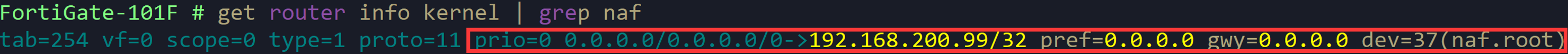

  2. 可以看默认存在一个 naf.root 接口，用于处理 NAT46 流量，创建 VIP 完成后，如果开启了 add-nat46-route（默认开启），针对 naf.root 接口生成去往 VIP IPv4 地址的路由，关闭 add-nat46-route 后，该路由会消失。

    image-20230107155446999image-20230107155509899

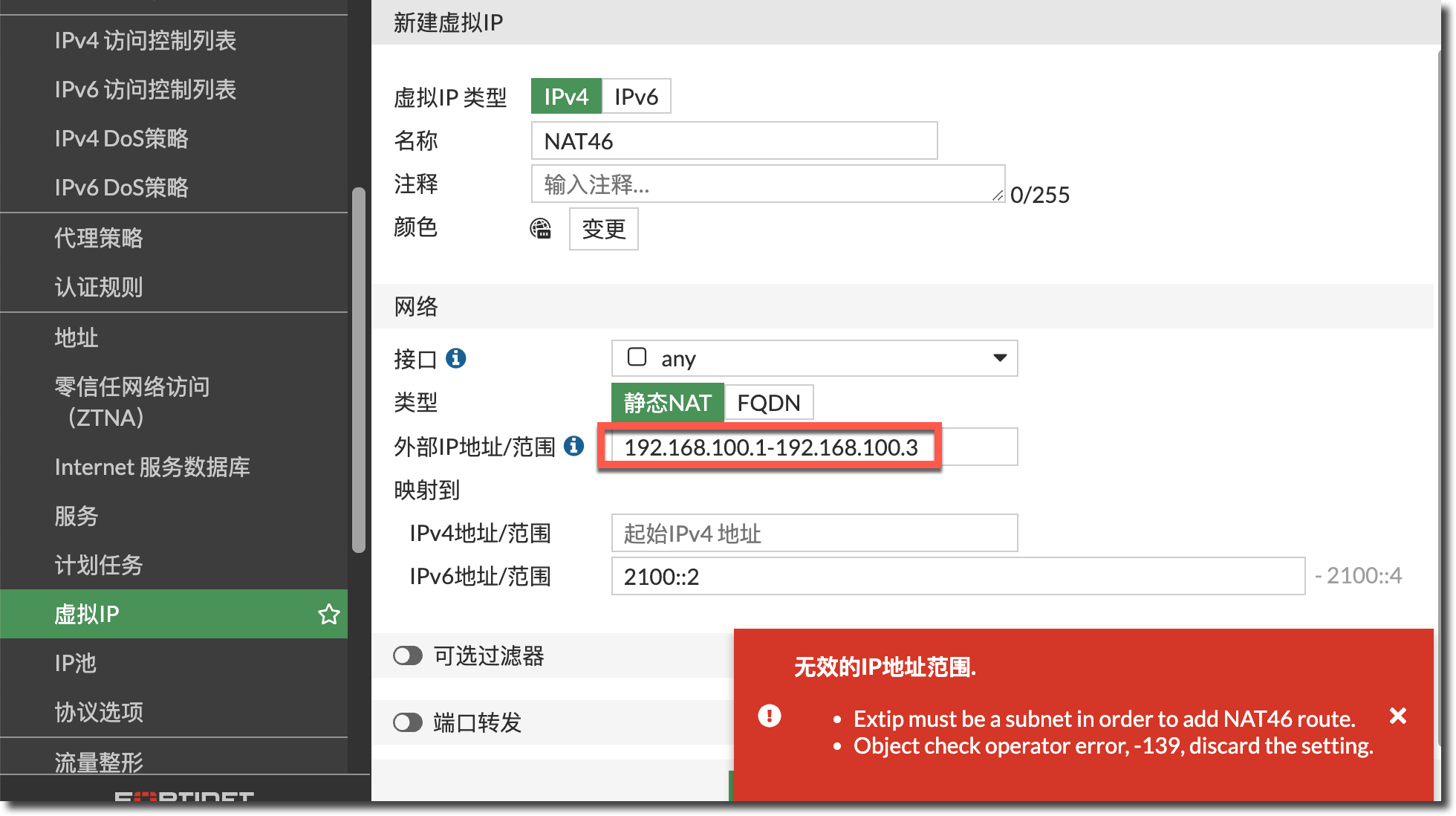

  3. 如果是 NAT46，“外部 IP 范围”配置的不是一个完整的 subnet，或范围中包含 subnet 的广播地址，则下发时页面或 CLI 会报错，因为无法为 naf 接口下发路由。

    image-20230830095008705

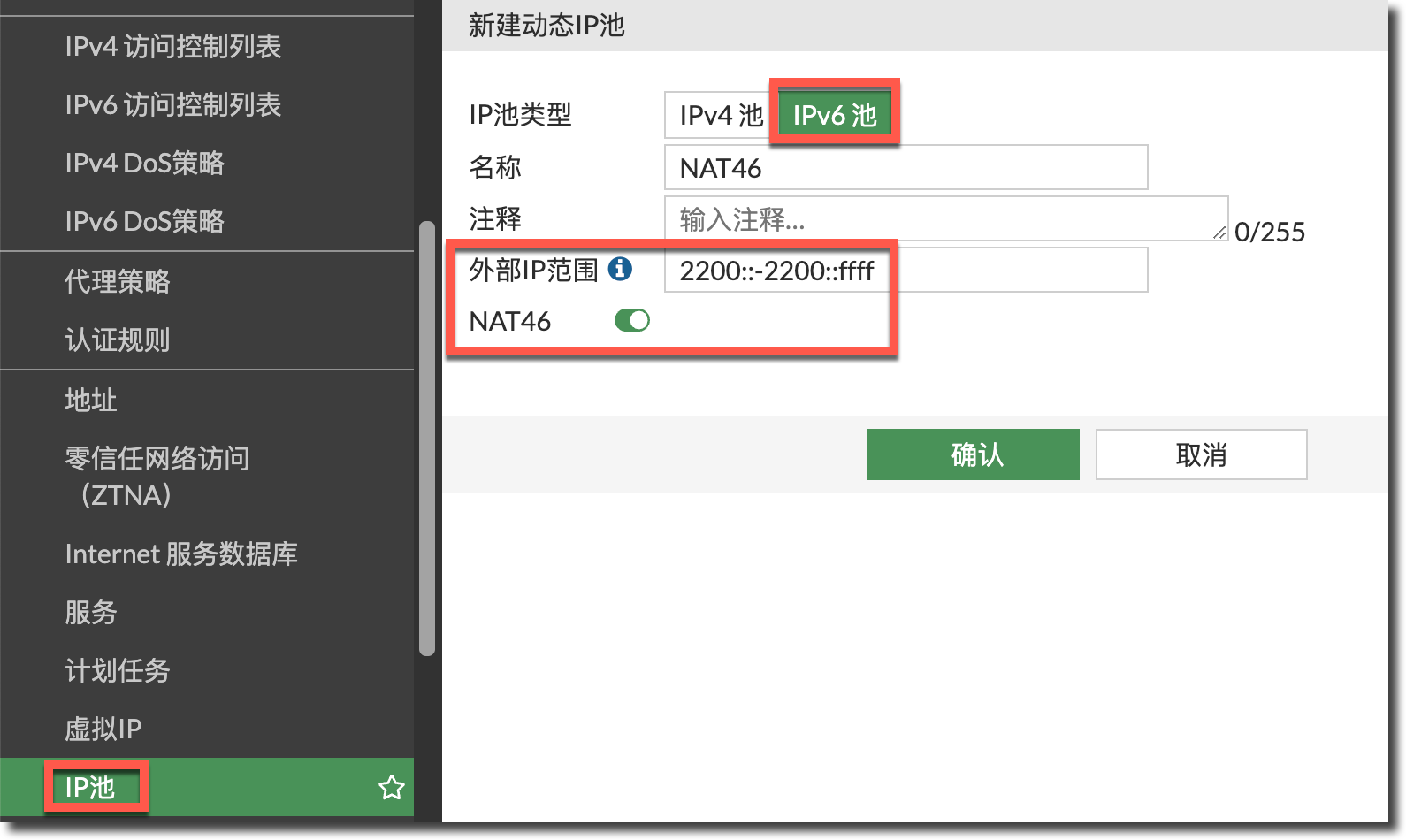

  4. 创建 IPv6 Pool，配置地址池范围，注意不要和 port18 地址冲突，配置冲突这里并不会提示，后续会讲到为什么不能配成一样的，开启 NAT46 后，须填写为一个完整的 subnet（最小 128 位）的 IPv6 地址范围，否则 GUI 报错。

    image-20230830094825986
    config firewall ippool6
    edit "NAT46"
        set startip 2200::
        set endip 2200::ffff
        set nat46 enable
        set add-nat46-route enable
    next
end

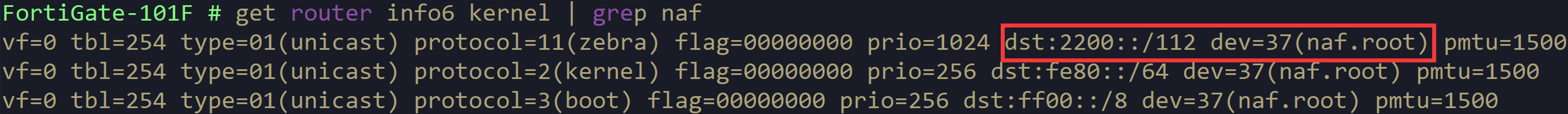

  5. 创建完成后，如果开启了 add-nat46-route（默认开启），可以看到生成了 IPv6 的 kernel 路由，针对 naf.root 接口生成去往 IPPool IPv6 地址的路由，IPPool6 关闭 NAT46 或关闭 add-nat46-route 后，该路由会消失。

    image-20230107155722084

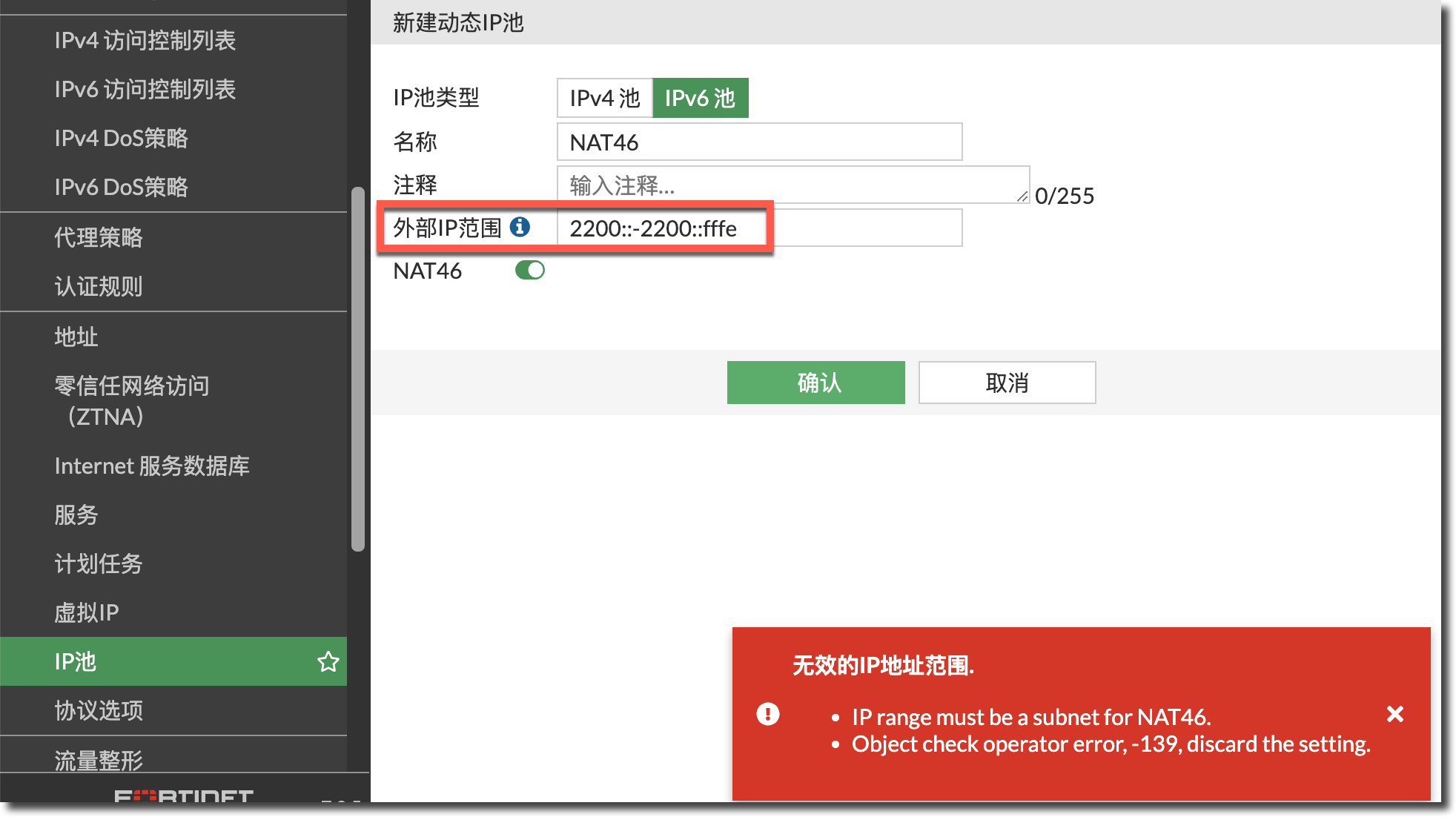

  6. 开启 NAT46 后，如果 IPPool6 配置的不是一个完整的 subnet，则下发时页面或 CLI 会报错，因为无法为 naf 接口下发路由。

    image-20230830094926067

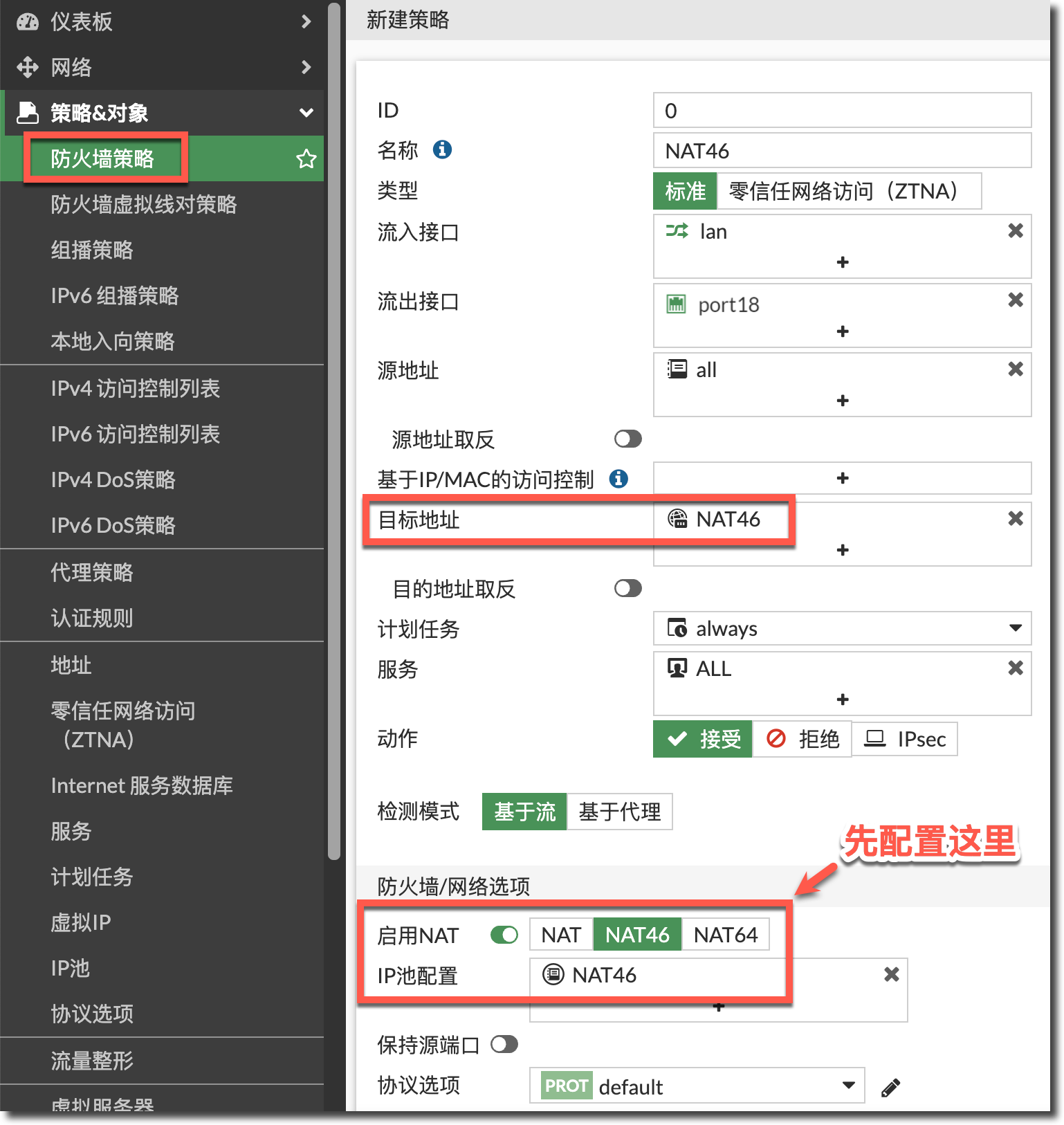

  7. 创建防火墙策略，，然后源地址引用 IPv4 的 all，然后在目标地址中引用 NAT46 VIP，在 IPPool 中引用 IPPool6。

    image-20230830095548455
    config firewall policy
    edit 2
        set name "NAT46"
        set srcintf "lan"
        set dstintf "port18"
        set action accept
        set nat46 enable
        set srcaddr "all"
        set dstaddr "NAT46"
        set srcaddr6 "all"
        set dstaddr6 "all"
        set schedule "always"
        set service "ALL"
        set ippool enable
        set poolname6 "NAT46"
    next
end

结果验证与注意事项

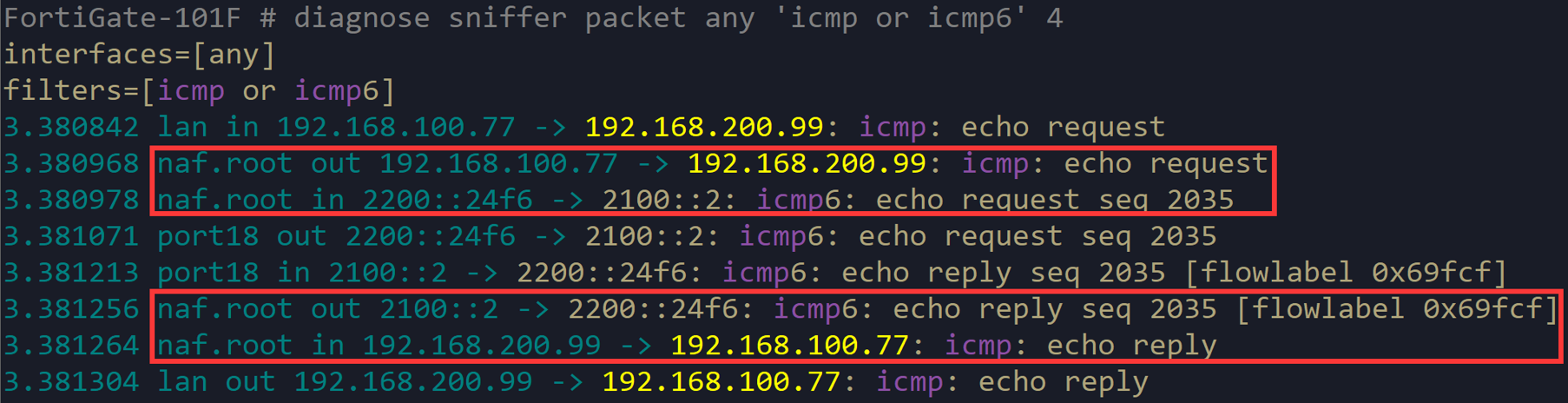

  1. Client 访问 FortiGate 的 NAT46 VIP 地址 192.168.200.99，抓包查看 NAT46 过程，可以看到经过 naf.root 接口，目标地址被转换为 Server IPv6，源 IPv4 地址被转换为 IPPool6 中的 IPv6 地址，返回的流量从 IPv6 被还原为 IPv4。

    image-20230107155944556

  2. debug flow IPv4/IPv6，可以看到整个 NAT46 过程都需要经过 naf.root 接口处理。

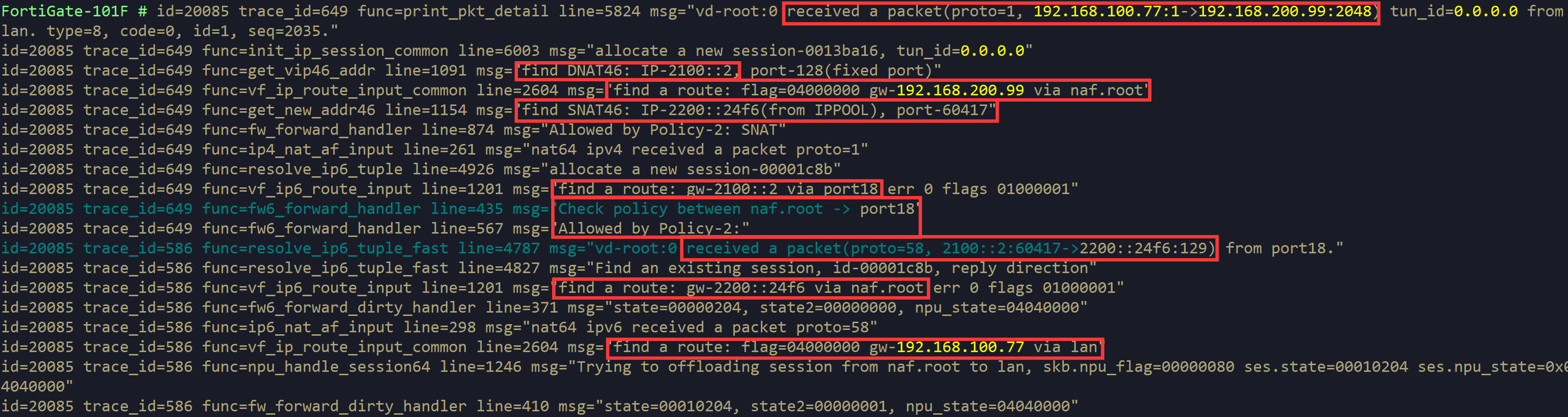

    image-20230107160021698

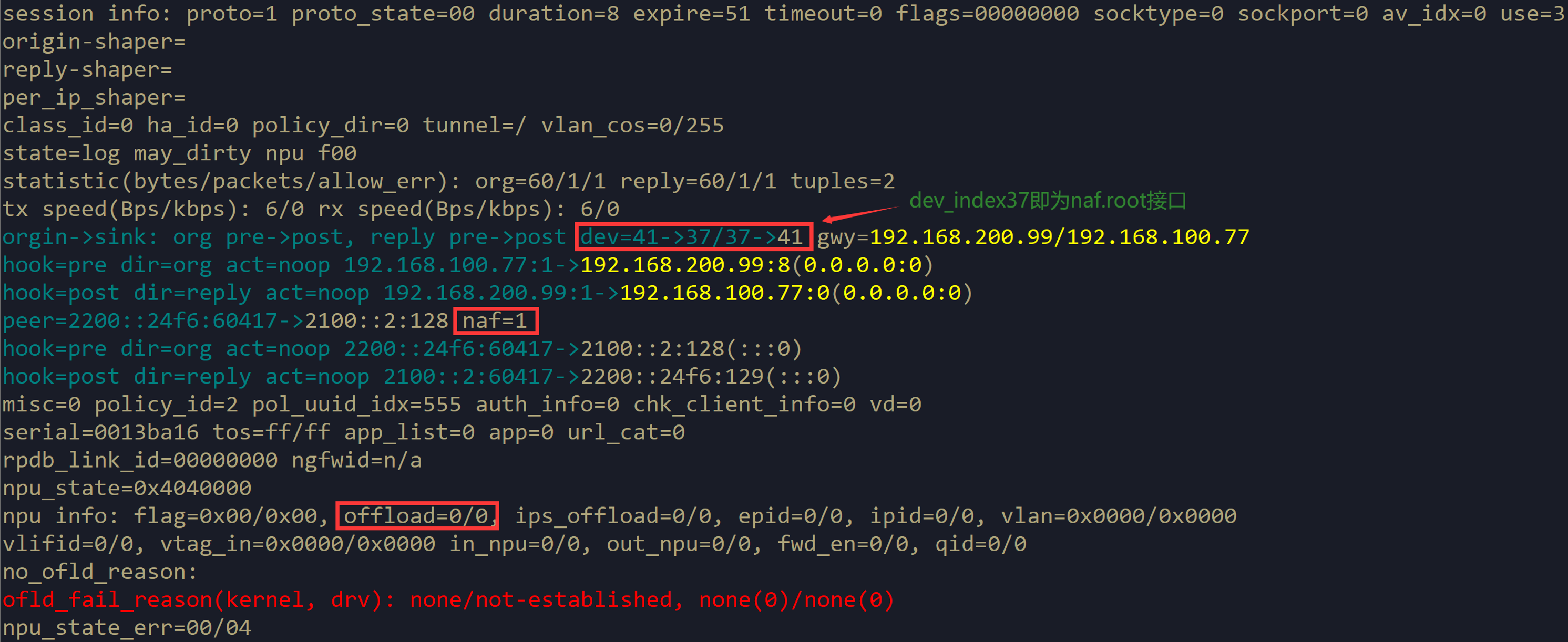

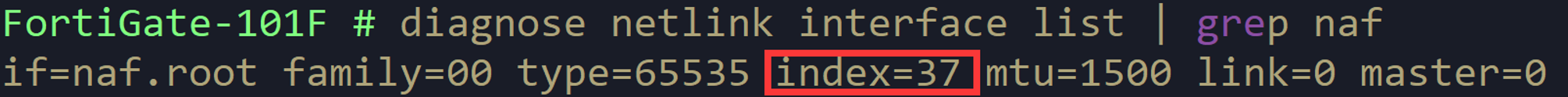

  3. 在 FortiGate 查看 IPv4 会话，可以看到源接口为物理入接口 lan，目标接口为 index 37，为 naf.root，naf 被标记为 1，IPv4 流量未被加速，会话中还包含相关的 IPv6 的相关信息。

    image-20230107160159931image-20230107160212465

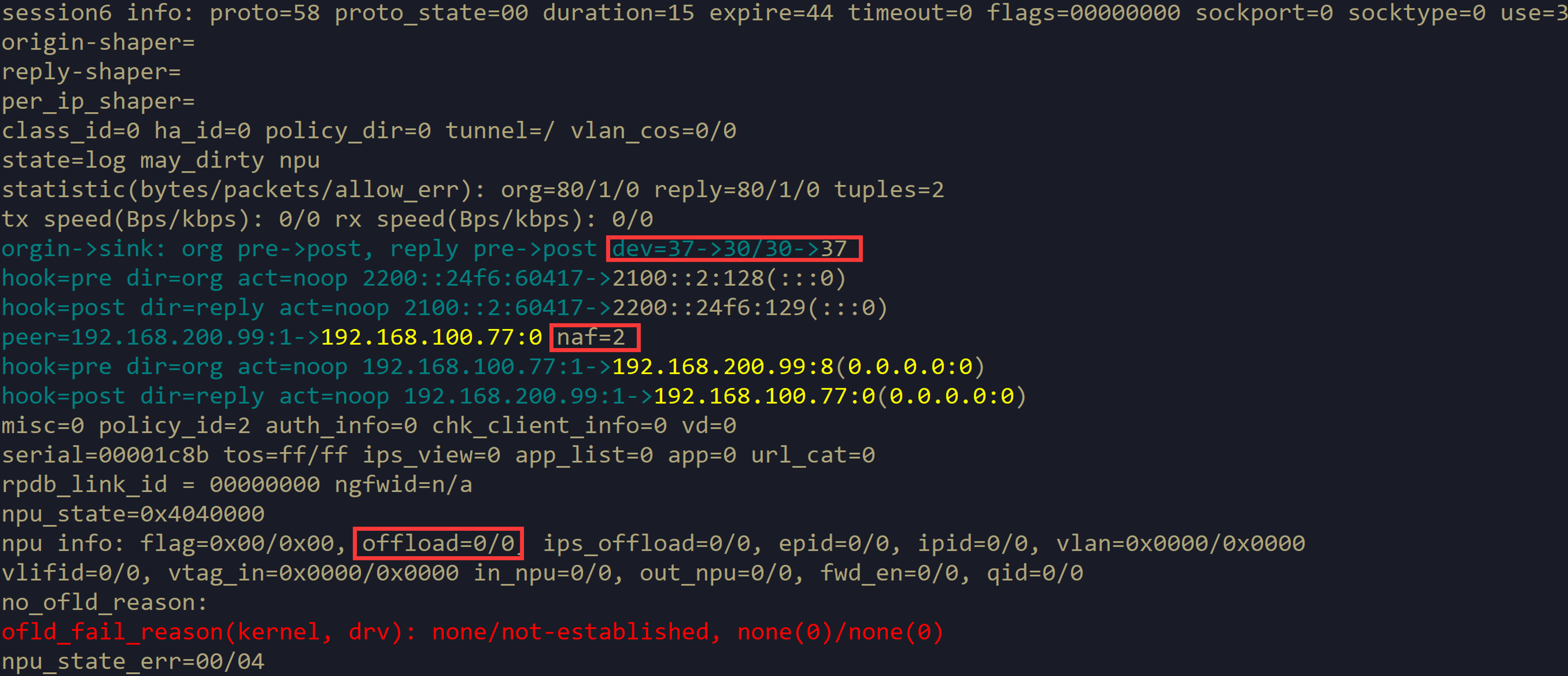

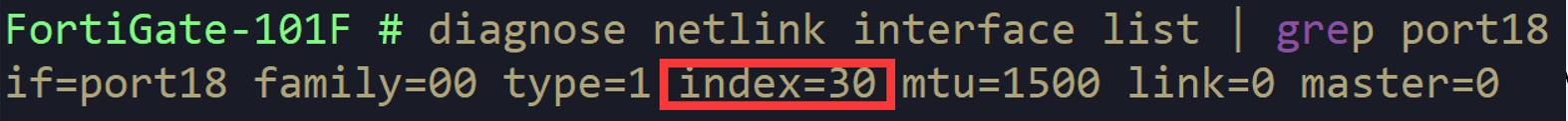

  4. 在 FortiGate 查看 IPv6 会话，可以看到源接口为 index 37，为 naf.root，目标接口为物理出接口 port18，naf 被标记为 2，IPv6 流量未被加速，会话中还包含相关的 IPv4 会话信息。

    image-20230107160305538image-20230107160359693

  5. 修改 IPPool6 的地址范围和 IPv6 出接口地址一致，再次测试 NAT46 转换。

    config firewall ippool6
    edit "NAT46"
        set startip 2100::1
        set endip 2100::1
        set nat46 enable
    next
end

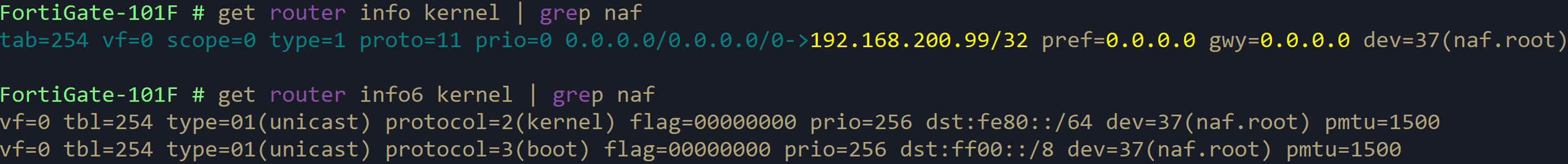

  6. 查看 kernel 路由中关于 naf.root 的路由，可以看到未产生 IPPool6 的路由，这样返回的流量肯定是被丢掉的，接下来验证一下。

    image-20230107160454286

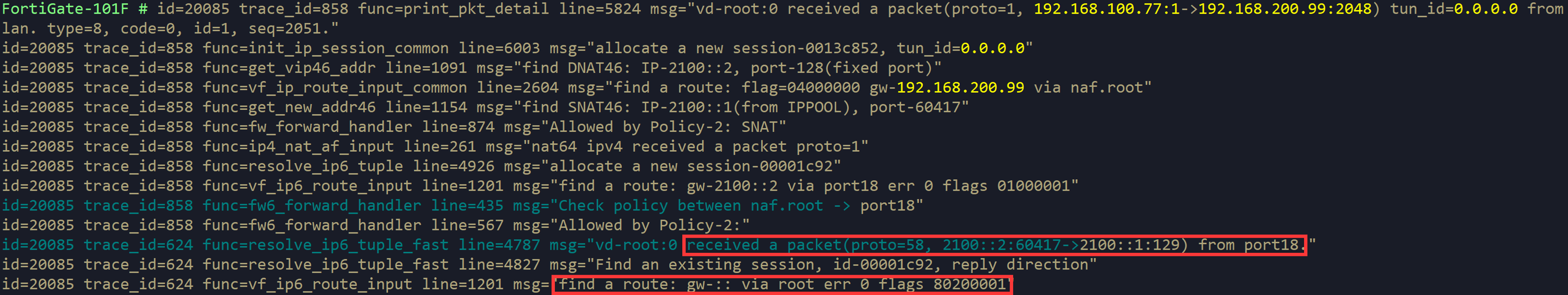

  7. debug flow IPv4 & IPv6 可以看到，Client 到 Server 方向的 NAT46 的 DNAT 和 SNAT 均正常工作，但返回的 IPv6 流量未匹配到 naf.root 接口的路由，而 gw 查找到的是 root 接口，返回的流量无法到达 Client。

    image-20230107160528942

8.

config system interface
    edit "port18"
        config ipv6
            set ip6-address 2100::1/64
            config ip6-extra-addr
                edit 2100::3/64
            end
        end
end

  1. 还原 IPPool6 的配置，这次修改 VIP 的 External IP 和物理入接口 IP 一致。

    config firewall vip
    edit "NAT46"
        set extip 192.168.100.99
        set nat44 disable
        set nat46 enable
        set extintf "lan"
        set ipv6-mappedip 2100::2
    next
end

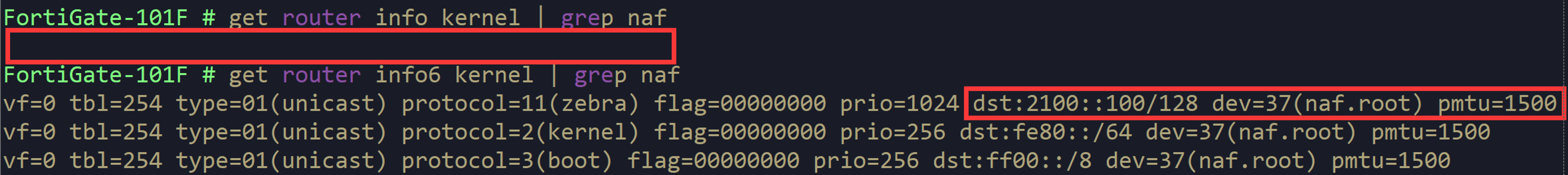

  2. 查看 kernel 路由中关于 naf.root 的路由，可以看到未产生 naf.root 接口的 VIP 的路由，这样 NAT46 的 Client 发起方流量应该是无法进入 NAT46 流程的，接下来验证一下。

    image-20230107160652821

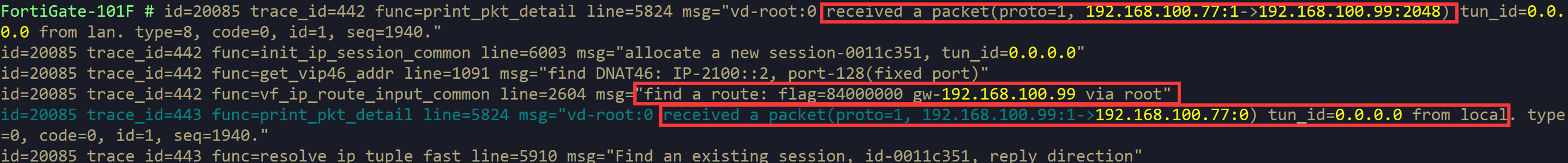

  3. debug flow IPv4 & IPv6 可以看到，Client 到 Server 方向的 NAT46 流量被 FortiGate 路由到 root 接口，未进入 naf.root 接口，由 FortiGate 直接返回了 reply 报文，没有 IPv6 的 debug flow 产生。

    image-20230107160730742

12.

CLI 相关

VIP CLI

  1. IPv4 类型的 VIP 支持三种组合，NAT44、NAT46、NAT44 + NAT46。

    config firewall vip
    edit "vip1"
        set extip 30.0.0.110-30.0.0.120
        set extintf "port3"
        set arp-reply disable
        set portforward enable
        set srcintf-filter "port3"
        set nat44 disable    <------- new option enabled by default
        set nat46 enable    <------- new option disabled by default
        set ipv6-mappedip 2040::20-2040::30    <------- new option available when nat46 enabled
        set extport 10
        set ipv6-mappedport 100    <------- new option available when nat46 enabled
    next
end

  2. NAT46 也支持 Virtual Server，开启 NAT46 后，RS 必须配置为 IPv6 地址，实现的 NAT 过程和普通的 NAT46 是一样的。

    config firewall vip
    edit "vip_svr"
        set type server-load-balance
        set extip 30.0.0.130
        set extintf "port3"
        set arp-reply disable
        set server-type http
        set monitor "ping-mon-l"
        set nat46 enable
        set extport 80
            config realservers
                edit 1
                    set ip 2040::20    <------- server ip must be ipv6 when nat46 is enabled
                    set port 80
                next
        end
    next
end

  3. IPv6 类型的 VIP 支持三种组合，NAT66、NAT64、NAT66 + NAT64。

    config firewall vip6
    edit "vip3"
        set extip 2002::100-2002::200
        set portforward enable
        set nat66 disable    <---- new option enabled by default
        set nat64 enable    <---- new option disabled by default
        set ipv4-mappedip 8.8.8.8-8.8.8.108    <----- new option available when nat64 is enabled
        set ipv4-mappedport 1000    <--- new option available when nat64 is enabled
        set extport 100
    next
end

IPPool CLI

  1. IPv4 类型的 IPPool，类型为 NAT64，地址池范围必须是一个 subnet 的范围，默认会开启 add-nat64-route。

    config firewall ippool
    edit "pol64"
        set startip 10.0.0.0    <--- ip range must be a subnet if nat64 enabled
        set endip 10.0.255.255
        set nat64 enable    <--- new option
        set add-nat64-route enable    <---- new option available when nat64 enabled (by default enable)
    next
end

  2. IPv6 类型的 IPPool，类型为 NAT46，地址池范围必须是一个 subnet 的范围，默认会开启 add-nat46-route。

    config firewall ippool6
    edit "pol46"
        set startip 2002::    <---- ip range must be a subnet if nat46 enabled
        set endip 2002::ffff
        set nat46 enable
        set add-nat46-route enable    <---- new option available when nat46 enabled (by default enable)
    next
end

Firewall Policy & Central SNAT CLI

  1. NAT46 Firewall Policy。

    config firewall policy
    edit 1
        set srcintf "port3"
        set dstintf "port2"
        set srcaddr "all"
        set dstaddr "vip1"    <-- vip with nat46 enabled
        set srcaddr6 "all"
        set dstaddr6 "all"    <--- both ipv4 and ipv6 addresses are required when nat46 enable
        set action accept
        set schedule "always"
        set service "ALL"
        set dnsfilter-profile "default"
        set ippool enable
        set poolname6 "ipv6_po1"    <---- ipv6 pool with nat46 enabled
        set nat46 enable    <----- new option to enable nat46
    next
end

  2. NAT46 Central SNAT。

    config firewall central-snat-map
    edit 2
        set srcintf "any"
        set dstintf "any"
        set orig-addr "all"
        set dst-addr "all"
        set nat46 enable    <----- new option for ipv4 rule
        set nat-ippool6 "ipv6_po1"    <---- available when nat46 is enabled, ipv6 pool with nat46 enabled
    next
end
