HA-Cluster 不间断升级

2025/10/29大约 11 分钟

HA-Cluster 不间断升级

重要

在 HA 环境下降级，没有不间断的机制，降级时 HA 所有成员会同时重启，请务必注意。 降级建议使用 系统管理 → 固件与配置管理 → 固件切换中介绍的方法。

不间断升级介绍

  1. “HA 不间断升级”故名思义就是说在 HA 升级过程中，HA-cluster 中的成员会依次进行升级，从而保证了业务在升级过程中不中断。

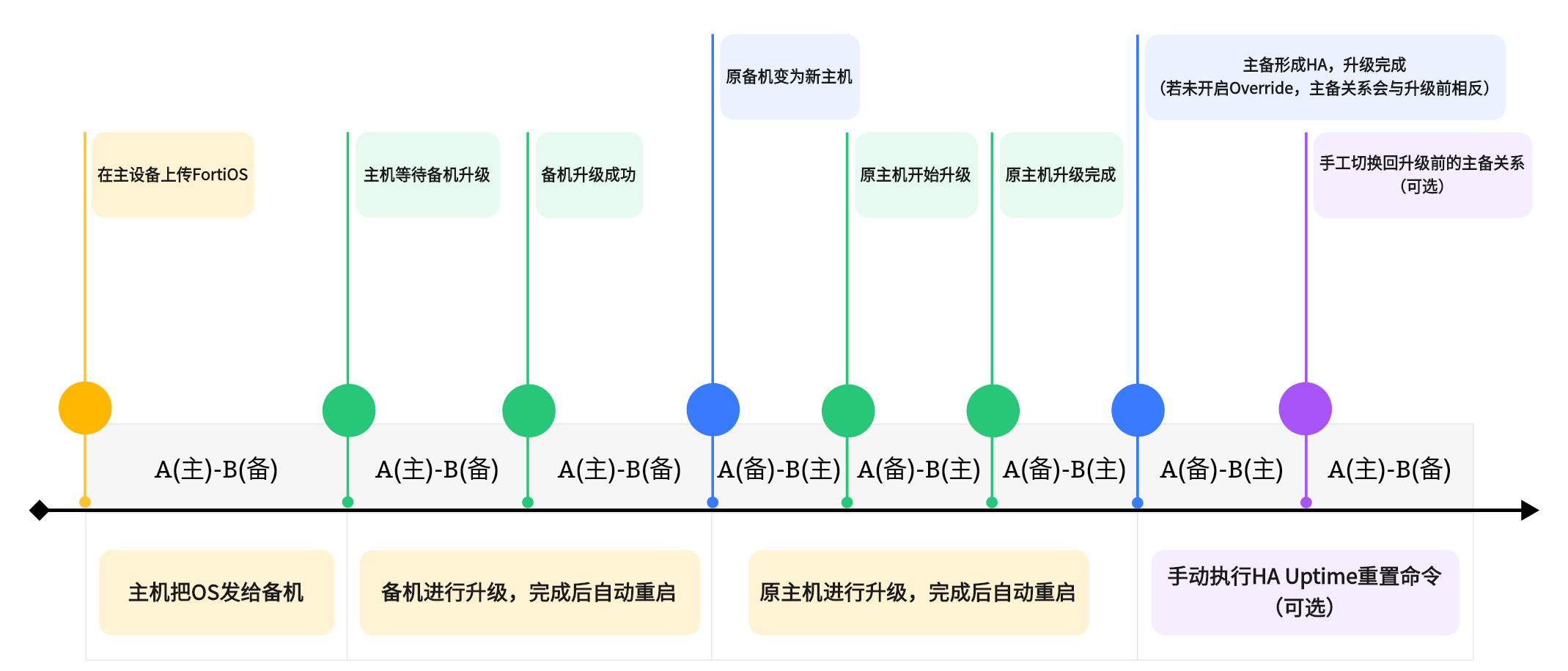

  2. 上传 FortiOS 的方法分为 Web 界面上传和 CLI 上传，本文介绍以 Web 界面上传的方式，两台设备升级完成需要 15 分钟左右，过程如下（未开启 Override）：

    image-20230419145815979

升级过程

  1. 在主机 Web 界面上点击升级按钮。
  2. 主机把 FortiOS 发给备机，备机准备并开始升级，然后自动重启，此过程需要 5 分钟（或更长时间），请耐心等待。
  3. 备机升级完成，并切换成主机。
  4. 主机观察到备机升级成功并切换为新的主机后，开始准备升级，此过程需要 5 分钟（或更长时间），请耐心等待。
  5. 一旦准备完成，主机（此时为备）自动重启加载升级后 OS，重启约 2 分钟。
  6. 主机（此时为备）重启后，形成 HA 。主机从原来的备同步配置（外部配置和内部配置），约 1~3 分钟。
  7. 此时，HA 重新建立，如果 HA 没有开启 Override，主备关系与升级前相反，如果想要主备关系与升级前一致，在新的主机（原备机）手工执行 diagnose sys ha reset-uptime 命令切换回升级前的主备关系（此命令需要原主机升级完成启动 5 分钟后，在新主机上执行才会进行主备切换）。

操作建议

  1. 操作前下载并阅读 Release 文档和升级说明文档，做到注意事项心中有数。可以参考官方文档：https://docs.fortinet.com/document/fortigate/7.2.99/fortios-release-notes/ （进入后找到对应版本的 Release Note，此链接为目前 7.2.X 最新版本的 Release Note）

  2. 升级前后备份设备配置。

  3. 升级固件必须遵循升级路径，参考 系统管理 → 固件与配置管理 → 固件版本管理 → 升级路径章节。

  4. 接入 Console 在主设备上，记录 log 观察升级过程，做到心中有数。 有问题也可以反馈厂商。

  5. 耐心等待，主备机升级的时间都会比较长。

操作步骤

  1. 分别备份主备设备的配置文件，参考 系统管理 → 固件与配置管理 → 配置管理 → 配置备份及恢复章节。

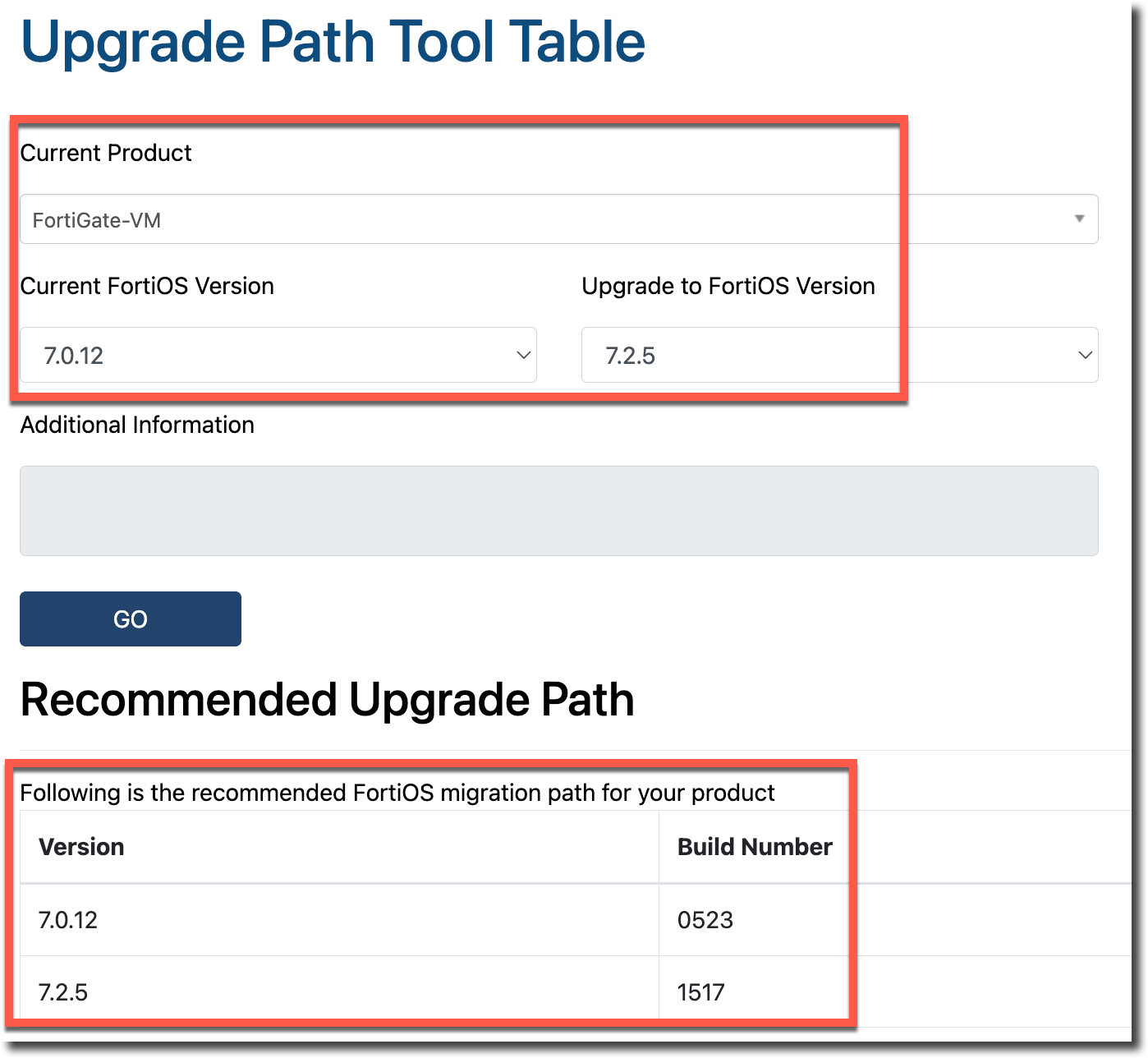

  2. 举例：FortiGate-VM 从 FortiOS 7.0.12 升级到 FortiOS 7.2.5，从 https://docs.fortinet.com/upgrade-tool 得知直接升级即可，无需升级多次版本。

    image-20230901151620845

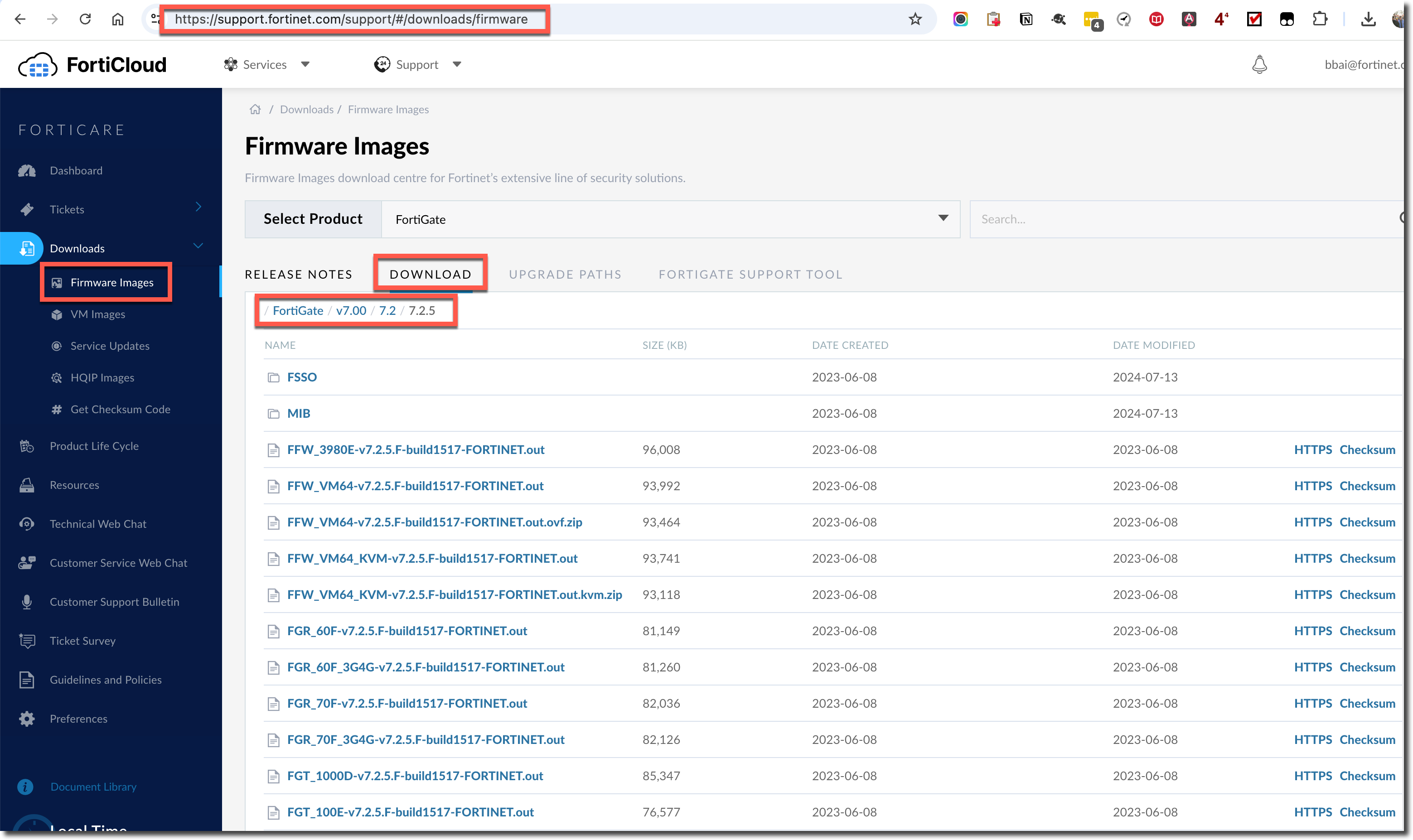

  3. 从 https://support.fortinet.com/support/#/downloads/firmware 下载 7.2.5 版本对应产品的文件到本地，以便通过 GUI 导入软件版本进行升级。

    image-20230901151807036

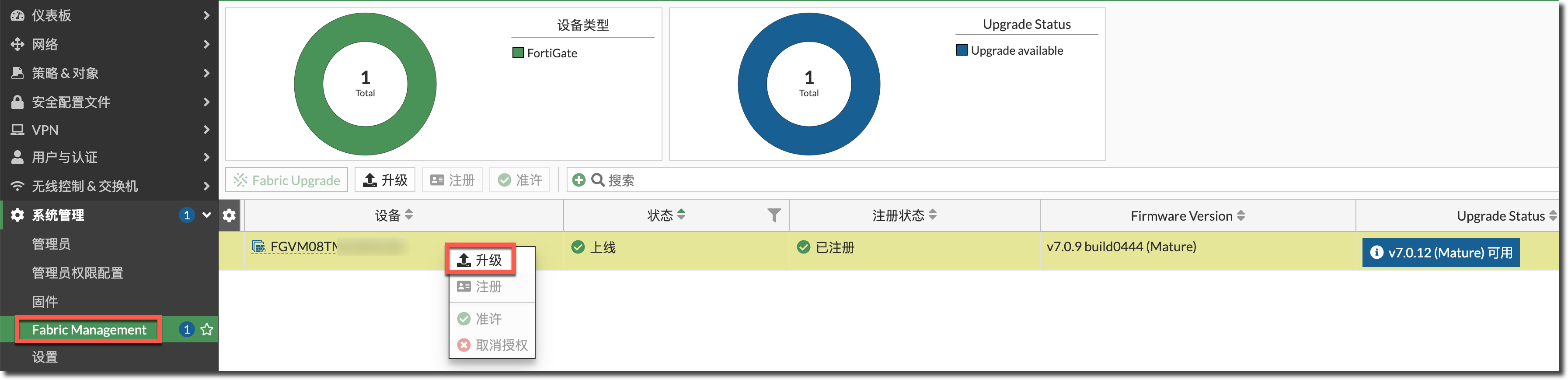

  4. 准备工作做完，正式开始升级，在主设备进入系统管理 → Fabric 管理页面（7.4 为 Firmware & Registration 页面），右键点击要升级的设备，选择升级按钮。

    image-20230901152146605

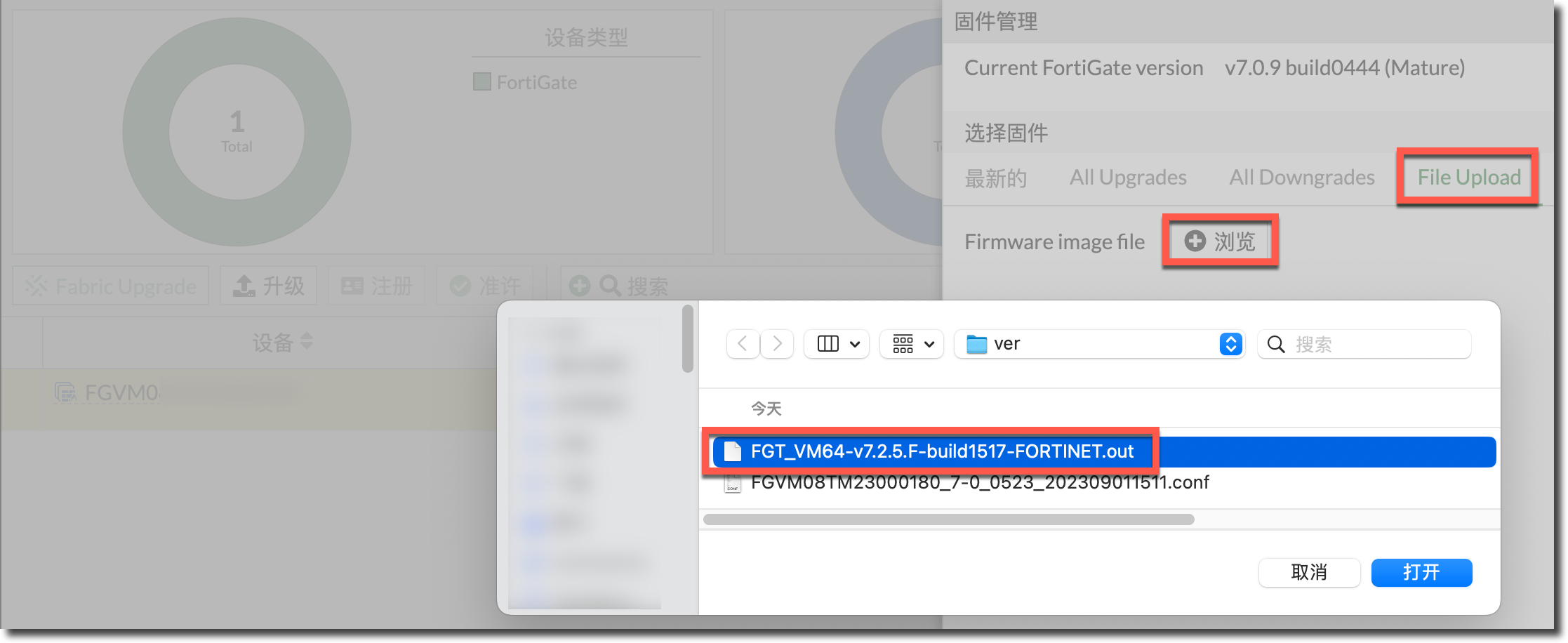

  5. 在弹出的页面中，选择文件上传，并浏览选择需要升级的版本。

    image-20230901153126948

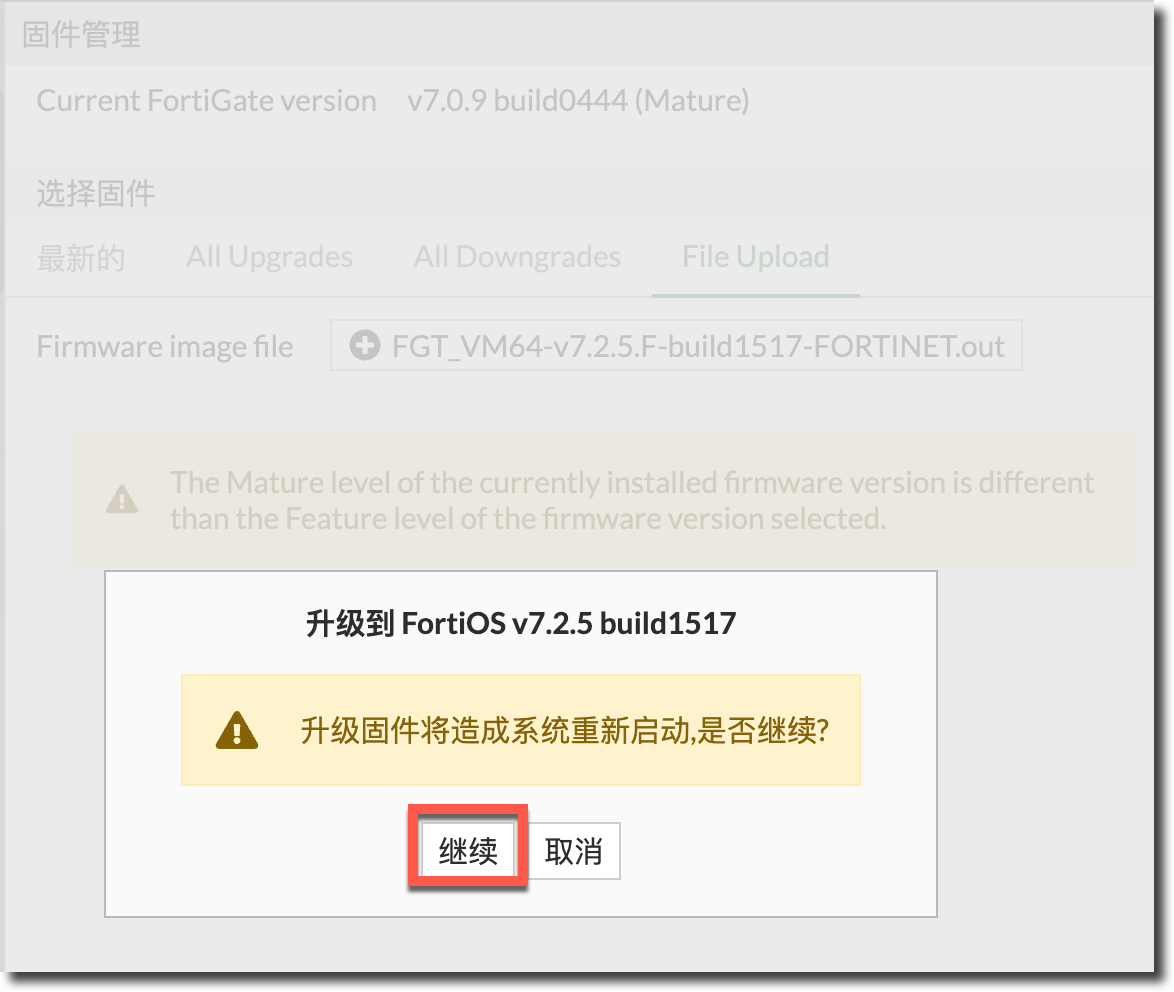

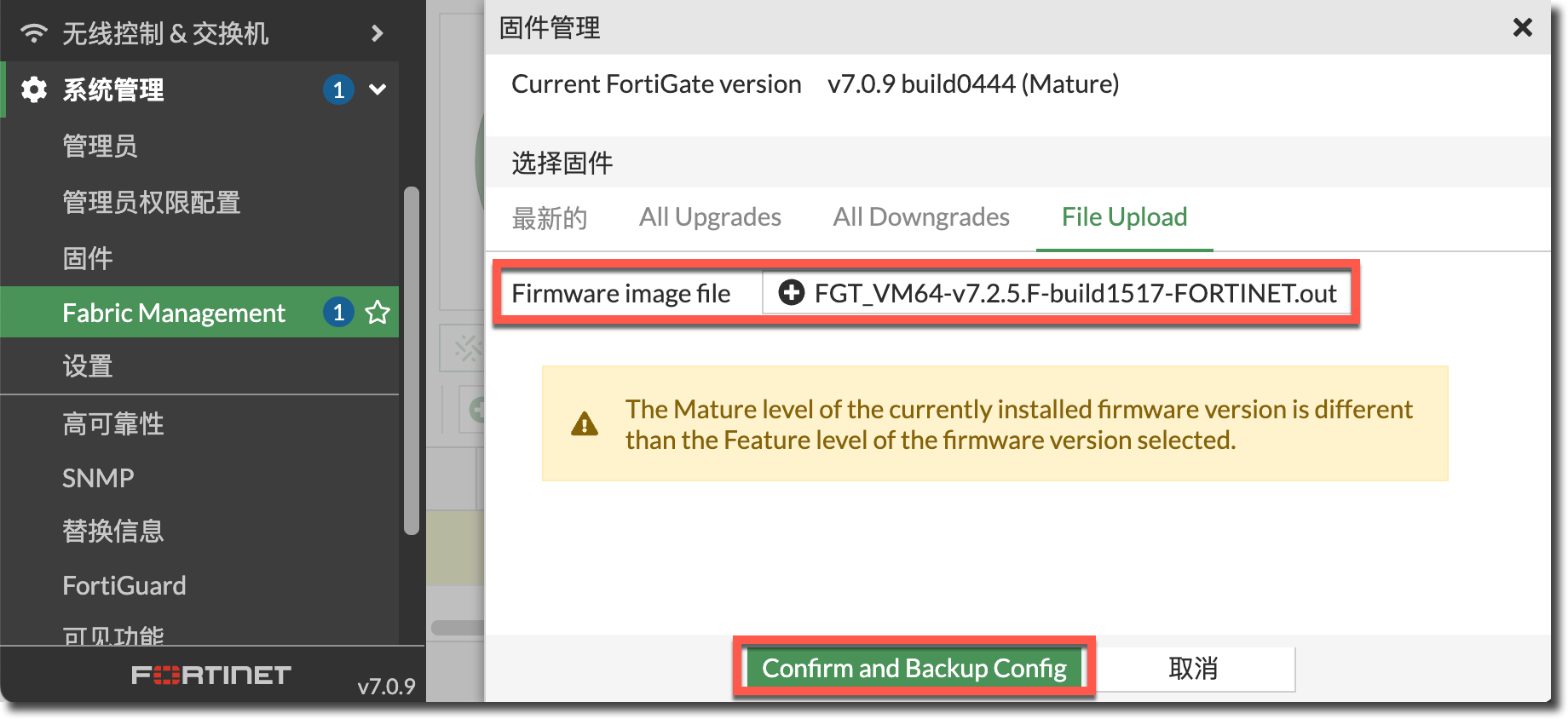

  6. 点击确认并备份配置，会在升级前下载设备当前的配置文件到本地（只有当前主机的）。

    image-20230901153235603image-20230901153903342

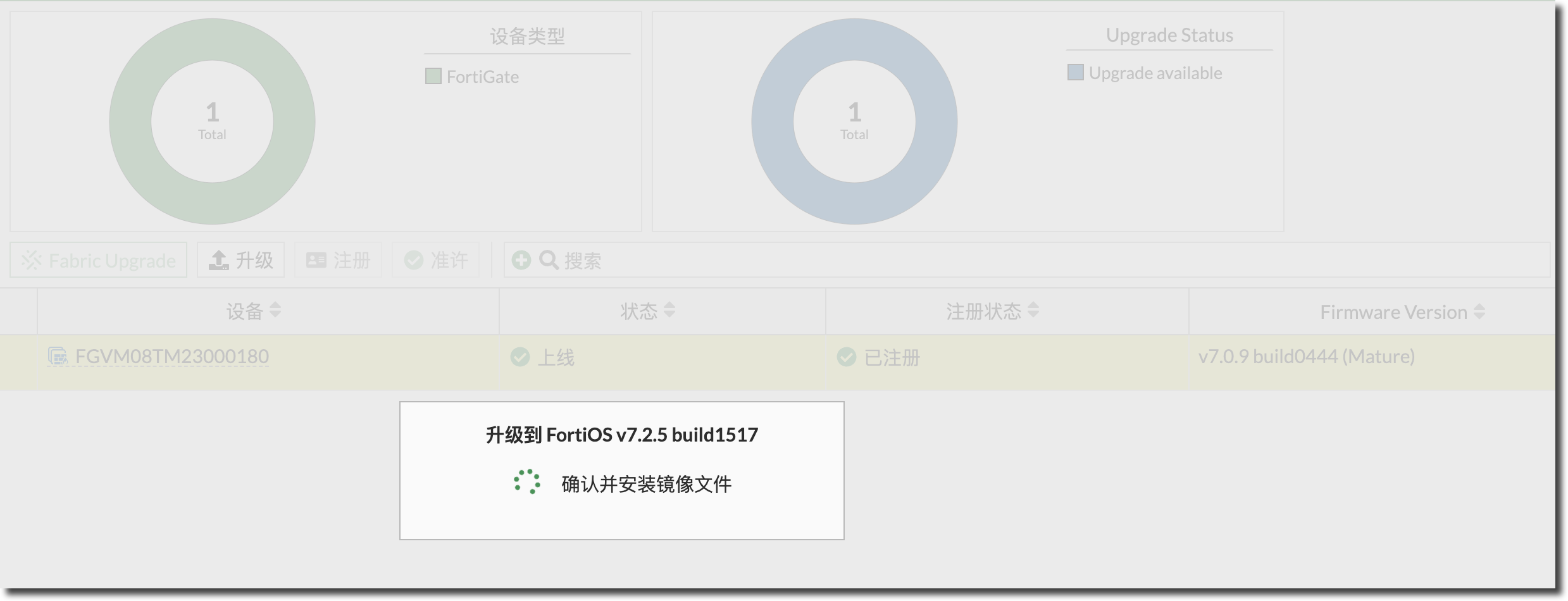

  7. 此时 FortiOS 将先传给备机，业务还是运行在主机上，等备机重启后将接管主机的业务，然后主机再重启升级，此过程业务是不中断的。

    image-20230901153952089

Console 记录

  1. 耐心等待与观察 Console 输出信息，做到心中有数。以下为升级过程 Left 设备 Consloe 打印信息，其实管理员并不需要做什么，只需要请注意阅读并理解，做到心中有数，万一出现故障可以知道大概是哪一步的问题。

    FGT1-LEFT # Wait for HA to be primary of all clusters...    //主设备发送FortiOS到备设备
Send image to HA secondary.
..Wait for secondary to restart...   //备机先升级，升级重启约5分钟，请耐心等待
Wait for first secondary to become new primary..    //备机升级并重启完毕后，主机会先等待备机变成新的主机，以便业务被备机先接管
Firmware upgrade in progress ...    //当备机成为新主机之后，主机将准备升级
Done.    //主机准备升级结束，开始正式升级主设备，升级过程约5分钟，请耐心等待
The system is going down NOW !!
Please stand by while rebooting the system.
Restarting system.
SeaBIOS (version rel-1.12.1-0-ga5cab58e9a3f-prebuilt.qemu.org)
Machine UUID 934483a5-b727-447c-b98c-9cb5dd2209fb
Loading flatkc... ok
Loading /rootfs.gz...ok
System is starting...
The config file may contain errors.
Please see details by the command 'diagnose debug config-error-log read'.
Serial number is FGVM08TM22000173
FGT1-LEFT login: admin
Password:
Welcome!
FGT1-LEFT # get system status
Version: FortiGate-VM64-KVM v7.2.5,build1517,230606 (GA.F)    //原主机后升级完毕
Security Level: 1
Firmware Signature: certified
Virus-DB: 1.00000(2018-04-09 18:07)
Extended DB: 1.00000(2018-04-09 18:07)
Extreme DB: 1.00000(2018-04-09 18:07)
AV AI/ML Model: 0.00000(2001-01-01 00:00)
IPS-DB: 6.00741(2015-12-01 02:30)
IPS-ETDB: 6.00741(2015-12-01 02:30)
APP-DB: 6.00741(2015-12-01 02:30)
INDUSTRIAL-DB: 6.00741(2015-12-01 02:30)
IPS Malicious URL Database: 1.00001(2015-01-01 01:01)
IoT-Detect: 0.00000(2022-08-17 17:31)
Serial-Number: FGVM08TM23000180
License Status: Valid
License Expiration Date: 2024-01-19
VM Resources: 2 CPU/8 allowed, 3946 MB RAM
Log hard disk: Available
Hostname: FGVM08TM23000180
Private Encryption: Disable
Operation Mode: NAT
Current virtual domain: root
Max number of virtual domains: 10
Virtual domains status: 1 in NAT mode, 0 in TP mode
Virtual domain configuration: disable
FIPS-CC mode: disable
Current HA mode: a-p, secondary    //升级完毕之后状态是主还是备将视具体情况而定：主防火墙和备防火墙重启完成时间相差五分钟以内，则后面重启的主机（优先级高的FGT）将会主动抢占为主设备，如果二者升级重启时间相差超过5分钟，则后重启的主设备将会处于备的状态，不会抢占回主的状态
Cluster uptime: 2 hours, 15 minutes, 17 seconds
Cluster state change time: 2023-09-01 05:16:51
Branch point: 1517
Release Version Information: GA
FortiOS x86-64: Yes
System time: Fri Sep  1 15:41:51 2023
Last reboot reason: warm reboot

  2. RIGHT 防火墙的 Console 记录。

    FGT2-RIGHT # geGet image from ha primary OK.    //主机发送FortiOS到备机上
Verifying the integrity of the firmware image...
Check image OK.
Please wait for system to restart.    //备机先开始升级并重启，因此业务在主机上运行
Firmware upgrade in progress ...
Done.
The system is going down NOW !!
Please stand by while rebooting the system.
Restarting system.
SeaBIOS (version rel-1.12.1-0-ga5cab58e9a3f-prebuilt.qemu.org)
Machine UUID fe581bd9-2eb0-4115-896a-dd50f521d0ee
Booting from Hard Disk...
SYSLINUX 6.04 EDD 6.04-pre1 Copyright (C) 1994-2015 H. Peter Anvin et al
Loading flatkc... ok
Loading /rootfs.gz...ok
System is starting...
The config file may contain errors.
Please see details by the command 'diagnose debug config-error-log read'.
Serial number is FGVM08TM22000174

FGT2-RIGHT login: admin
Password:
Welcome!
FGT2-RIGHT # get system status
Version: FortiGate-VM64-KVM v7.2.5,build1513,230606 (GA.F)    //原备机升级成功
Security Level: 1
Firmware Signature: certified
Virus-DB: 1.00000(2018-04-09 18:07)
Extended DB: 1.00000(2018-04-09 18:07)
Extreme DB: 1.00000(2018-04-09 18:07)
AV AI/ML Model: 0.00000(2001-01-01 00:00)
IPS-DB: 6.00741(2015-12-01 02:30)
IPS-ETDB: 6.00741(2015-12-01 02:30)
APP-DB: 6.00741(2015-12-01 02:30)
INDUSTRIAL-DB: 6.00741(2015-12-01 02:30)
IPS Malicious URL Database: 1.00001(2015-01-01 01:01)
IoT-Detect: 0.00000(2022-08-17 17:31)
Serial-Number: FGVM08TM23000180
License Status: Valid
License Expiration Date: 2024-01-19
VM Resources: 2 CPU/8 allowed, 3946 MB RAM
Log hard disk: Available
Hostname: FGVM08TM23000180
Private Encryption: Disable
Operation Mode: NAT
Current virtual domain: root
Max number of virtual domains: 10
Virtual domains status: 1 in NAT mode, 0 in TP mode
Virtual domain configuration: disable
FIPS-CC mode: disable
Current HA mode: a-p, primary    //升级完毕之后状态是主还是备将视具体情况而定：主防火墙和备防火墙重启完成时间相差五分钟以内，则后面重启的主机（优先级高的FGT）将会主动抢占为主设备，如果二者升级重启时间相差超过5分钟，则后重启的主设备将会处于备的状态，不会抢占回主的状态
Cluster uptime: 2 hours, 16 minutes, 28 seconds
Cluster state change time: 2023-09-01 05:16:51
Branch point: 1517
Release Version Information: GA
FortiOS x86-64: Yes
System time: Fri Sep  1 15:41:51 2023
Last reboot reason: warm reboot

  3. 手工切换 HA 状态，此步骤不是必要，升级完毕之后状态是主还是备将视具体情况而定：

    • 情况 1：主防火墙和备防火墙重启完成时间相差五分钟以内，则后面重启的主机（优先级高的 FGT）将会主动抢占为主设备。如果是这种情况，则不需要任何的额外切换动作。

    • 情况 2：如果二者升级重启时间相差超过 5 分钟，则后重启的主设备将会处于备的状态，不会抢占回主的状态。这个时候才需要命令行进行强制的 HA 切换一下，让 HA 状态恢复到升级之前的主备状态。

  4. 如果有以上第 2 种情况，HA-Cluster 升级完毕之后，备机成了新的主，而旧的主机成为了备，并且想要将 HA 的状态切换到升级之前的状态，则只需要重启完成 5 分钟后在备机（新的主机）上敲一条命令即可完成主备切换。

    FGT2-RIGHT # diagnose sys ha reset-uptime    //此命令会Reset当前设备的HA时间，以便重新进行HA的选举。reset-uptime相当于把备机的HA运行时间清0，这样运行时间长且优先级高的主设备，一定会重新选举为主的

  5. 再观察 HA 的状态是否是我们所需要的状态，以下这三个命令都可以看到 HA 的选举结果和 HA 状态。

    # diagnose sys ha status
# get system status
# get system ha status

  6. 升级后检查是否有重要配置丢失。

    diagnose debug  config-error-log read
//不丢路由、接口地址、服务对象、防火墙策略、VPN这些，一般问题不大。丢一些默认的配置可能是因为新版本做了功能变

  7. 检查配置是否同步，查看主备防火墙的配置 HA checksum，正常来说二者的配置 checksum 是一致的，如果状态不同步，可以参考 HA 双机热备 → HA 常见问题 → HA 同步机制和故障诊断章节排查（如果升级路径有多个版本，建议在每个版本升级完成，等待 HA 同步后，再升级下个版本）。

    FGT1-LEFT # diagnose sys ha checksum show
is_manage_primary()=0, is_root_primary()=0
debugzone
global: a5 20 2d 71 a0 22 13 92 59 82 45 6d 43 b8 fb d9
root: d0 f3 bd a2 b5 f8 df 39 7c 6c 25 c9 91 e1 b9 99
all: b9 3b b3 36 86 d7 ff 08 1d e8 ce 48 e4 85 85 48
checksum
global: a5 20 2d 71 a0 22 13 92 59 82 45 6d 43 b8 fb d9
root: d0 f3 bd a2 b5 f8 df 39 7c 6c 25 c9 91 e1 b9 99
all: b9 3b b3 36 86 d7 ff 08 1d e8 ce 48 e4 85 85 48

FGT2-RIGHT # diagnose sys ha checksum show
is_manage_primary()=0, is_root_primary()=0
debugzone
global: a5 20 2d 71 a0 22 13 92 59 82 45 6d 43 b8 fb d9
root: d0 f3 bd a2 b5 f8 df 39 7c 6c 25 c9 91 e1 b9 99
all: b9 3b b3 36 86 d7 ff 08 1d e8 ce 48 e4 85 85 48
checksum
global: a5 20 2d 71 a0 22 13 92 59 82 45 6d 43 b8 fb d9
root: d0 f3 bd a2 b5 f8 df 39 7c 6c 25 c9 91 e1 b9 99
all: b9 3b b3 36 86 d7 ff 08 1d e8 ce 48 e4 85 85 48

  8. HA 升级完毕，升级完毕之后查看 HA 的状态、测试业务、最好再次备份一份软件版本升级之后的配置文件。

关闭不间断升级（谨慎使用）

某些特殊情况下，用户需要关闭不间断升级功能，通过如下命令可以关闭不间断升级功能。

重要

关闭 HA 的不间断升级功能，执行升级操作（上传版本文件）后，HA 的所有成员设备会同时重启升级，业务会发生中断！请务必谨慎使用此命令！！！

config system ha
    set uninterruptible-upgrade disable
end

7.4.1版本后，命令变为：
config system ha
    set upgrade-mode simultaneous
end

具体解释可参考官方文档：https://docs.fortinet.com/document/fortigate/7.0.99/administration-guide/247944/upgrading-fortigates-in-an-ha-cluster 中的“Interrupted upgrade”部分。

HA 切换测试注意事项

  1. 部分用户在做完 HA 升级或上线后，会做 HA 的切换测试，上边的步骤中已经介绍，通常建议通过命令“diagnose sys ha reset-uptime”进行 HA 主备的切换（默认情况下需要主备的 HA uptime 间隔超过 5 分钟）。

  2. 当需要通过 HA 主设备监控接口 Down 的方式测试触发 HA 切换时，尽量使用手工拔线的方式，切记不要直接在页面将主设备监控接口 Shutdown，因为 HA 备机会同步该配置，随后也将监控接口 Shutdown，这会导致 HA 发生主备切换后再发生一次主备切换。

  3. 如果不方便到机房手工拔线，可以使用如下 CLI 将主机的监控接口物理性 Down 掉，该操作仅本机生效，不会同步到备机。这样就可以模拟手工拔线相同的效果。

    fnsysctl ifconfig port1 down

  4. HA 切换测试完成后，记得将原主机 HA 监控接口 UP。

    fnsysctl ifconfig port1 up
