自动抓包

网络需求

某客户遇到HA中的成员FortiGate由于HA心跳包丢失而成为双主状态,影响到正常业务。但出现该问题后一段时间会自动恢复,且出现的时间随机。

需要在出现此问题时在两台FortiGate的心跳接口抓取HA心跳报文,以进一步定位问题,但由于该问题出现的时间不固定,不好掌握抓包的时机。

通过自动化功能,可以实现在FortiGate HA心跳包丢失时,自动抓取心跳接口的报文,并发送至指定邮箱。

配置步骤

自动化触发器

配置自动化触发器为事件日志类型,事件日志类型为“Heartbeat packet lost”,logid为37910。

config system automation-trigger
    edit "HA_HB_Lost"
        set event-type event-log
        set logid 37910
    next
end

自动化动作

  1. 配置第1个自动化动作,在HA心跳接口抓取HA心跳报文,该报文为二层报文,ether protocol默认为0x8890,抓取个数为100个。为了防止频繁触发抓包进程导致的内存占用问题,配置最小触发间隔为120s。

    config system automation-action
        edit "Sniffer_HA_HB_Start"
            set action-type cli-script
            set minimum-interval 120
            set script "diagnose sniffer packet port8 \'ether proto 0x8890\' 6 100 l"
            set accprofile "super_admin"
        next
    end

  2. 配置第2个自动化动作,将抓包结果发送到指定邮箱。

    config system automation-action
        edit "Email_HA_HB_Lost_Sniffer_Result"
            set action-type email
            set email-to "bbai@fortinet.com"
            set email-subject "HA_HB_Lost_Sniffer_Result"
            set message "%%results%%"
        next
    end


自动化工作流

配置自动化工作流,触发器引用已创建的“Heartbeat packet lost”类型的事件日志触发器,触发器触发后,动作为开始在HA心跳接口抓包,并发送抓包结果。

config system automation-stitch
    edit "HA_HB_Lost_Sniffer"
        set trigger "HA_HB_Lost"
        config actions
            edit 1
                set action "Sniffer_HA_HB_Start"
                set required enable
            next
            edit 2
                set action "Email_HA_HB_Lost_Sniffer_Result"
                set required enable
            next
        end
    next
end
  • 触发器引用已创建的“Heartbeat packet lost”类型的事件日志触发器。
  • 第1个动作引用开始抓取HA心跳报文的动作,抓取到100个包后会自动停止。
  • 第2个动作引用发送邮件的动作,发送抓包结果。
  • 第3个动作引用停止抓包的动作。

配置验证

  1. 触发HA中两台FortiGate的心跳报文检测超时,并产生“Heartbeat packet lost”的HA系统事件日志。

    date=2024-04-02 time=17:02:22 eventtime=1712048543265466260 tz="+0800" logid="0108037910" type="event" subtype="ha" level="critical" vd="root" logdesc="Heartbeat packet lost" msg="Heartbeat packet lost" ha_role="primary" devintfname="dmz"

  2. 随后触发了自动化流程。

    date=2024-04-02 time=17:02:22 eventtime=1712048543265705880 tz="+0800" logid="0100046600" type="event" subtype="system" level="notice" vd="root" logdesc="Automation stitch triggered" stitch="HA_HB_Lost_Sniffer" trigger="HA_HB_Lost" stitchaction="Sniffer_HA_HB_Start,Sniffer_HA_HB_Stop,Email_HA_HB_Lost_Sniffer_Result" from="log" msg="stitch:HA_HB_Lost_Sniffer is triggered."

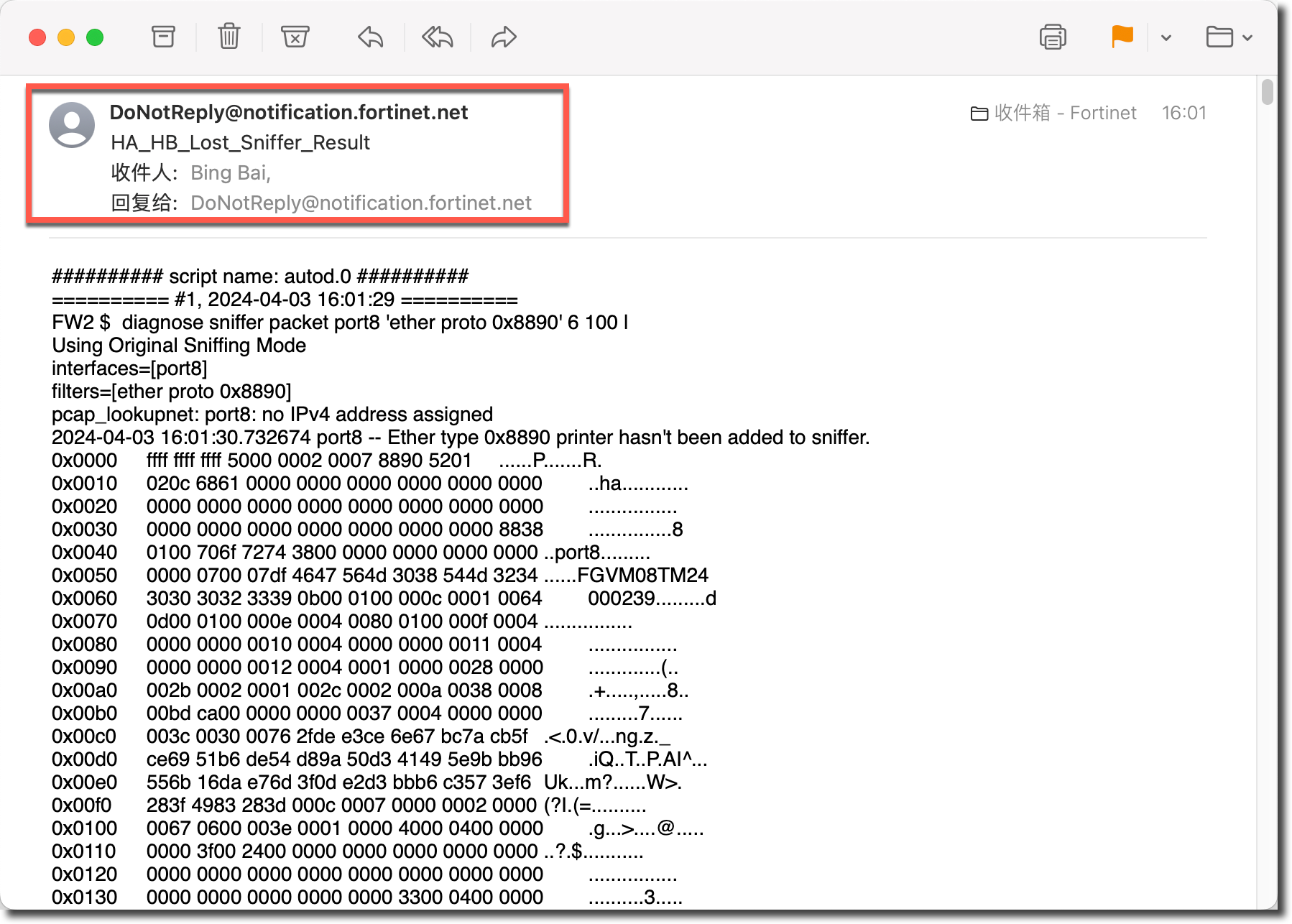

  3. 配置的收件邮箱收到了包含抓包结果的邮件。

    当HA心跳接口只有一对时,HA发生心跳丢失会造成HA成员成为双主状态,此时HA的2个成员设备由于都触发了“Heartbeat packet lost”类型的事件日志,均会执行自动化流程,并发送抓包结果邮件到指定邮箱。

    image-20240403160350151

  4. FortiGate上的autod进程对应的自动化执行Debug信息。

    FW1 # diagnose debug application autod -1
    FW1 # diagnose debug enable

    pid:2044-__handle_pkg_logs()-356: Subscriber:4 processing package size:459 logs:1 pickup:1
    pid:2044-__subscr_close_cur_pkg()-140: close package size:459 logs:1
    __action_cli_script_open()-186: cli script action:Sniffer_HA_HB_Start is called. svc ctx:0x1072dd90
    accprof:super_admin script:
    diagnose sniffer packet port8 'ether proto 0x8890' 6 100 l

    ......

    __cli_script_close()-121: cli script:
    autod.0
     output:
    ########## script name: autod.0 ##########

    ========== #1, 2024-04-03 16:01:29 ==========
    FW1 $  diagnose sniffer packet port8 'ether proto 0x8890' 6 100 l
    Using Original Sniffing Mode
    interfaces=[port8]
    filters=[ether proto 0x8890]
    pcap_lookupnet: port8: no IPv4 address assigned
    2024-04-03 16:01:30.743701 port8 -- Ether type 0x8890 printer hasn't been added to sniffer.
    0x0000   ffff ffff ffff 5000 0001 0007 8890 5201        ......P.......R.

    ......

    __action_email_hdl()-181: email action (Email_HA_HB_Lost_Sniffer_Result) is called.
    from:
    to:bbai@fortinet.com;
    subject:HA_HB_Lost_Sniffer_Result
