SSL VPN 数字证书认证

2025/10/29大约 4 分钟

SSL VPN 数字证书认证

网络需求

在外移动办公的工作人员需要通过 SSL VPN 并且使用数字证书认证的方式，拨入到公司内网来对内网主机进行访问。

##网络拓扑

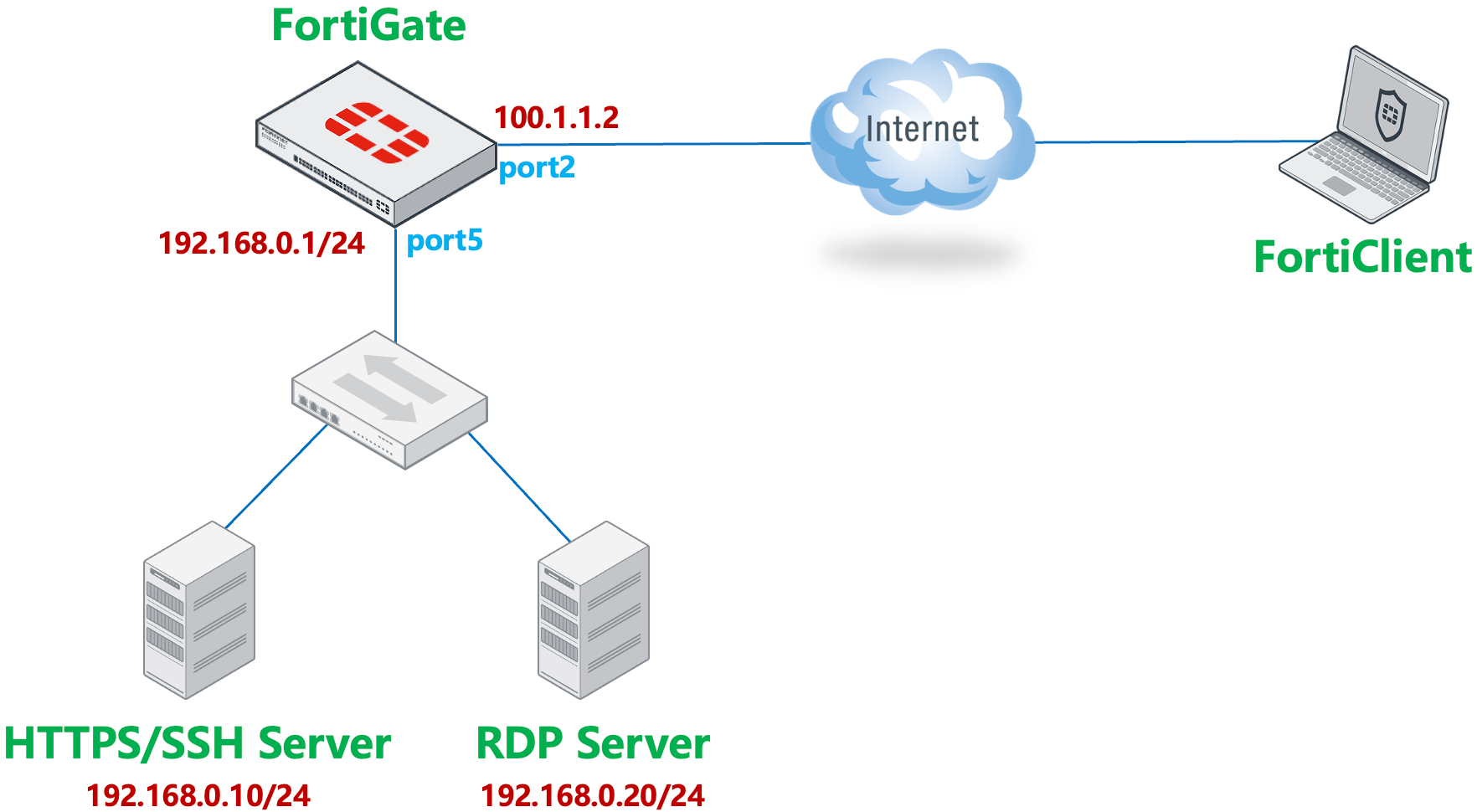

image-20240102155044313

配置步骤

使用 FortiAuthenticator 为 FGT - BJ 和终端颁发证书

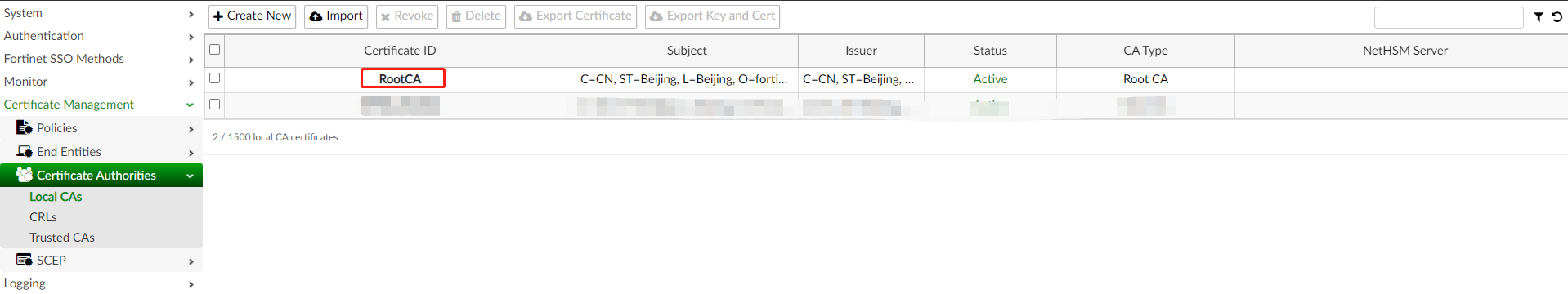

FortiAuthenticator 可以做为证书服务器，RootCA 是已创建好的根证书，这里使用 RootCA 为这两台 FortiGate 签发证书。（也可以使用其他证书服务器）image-20221208151721419

1.为 FGT - BJ 颁发证书

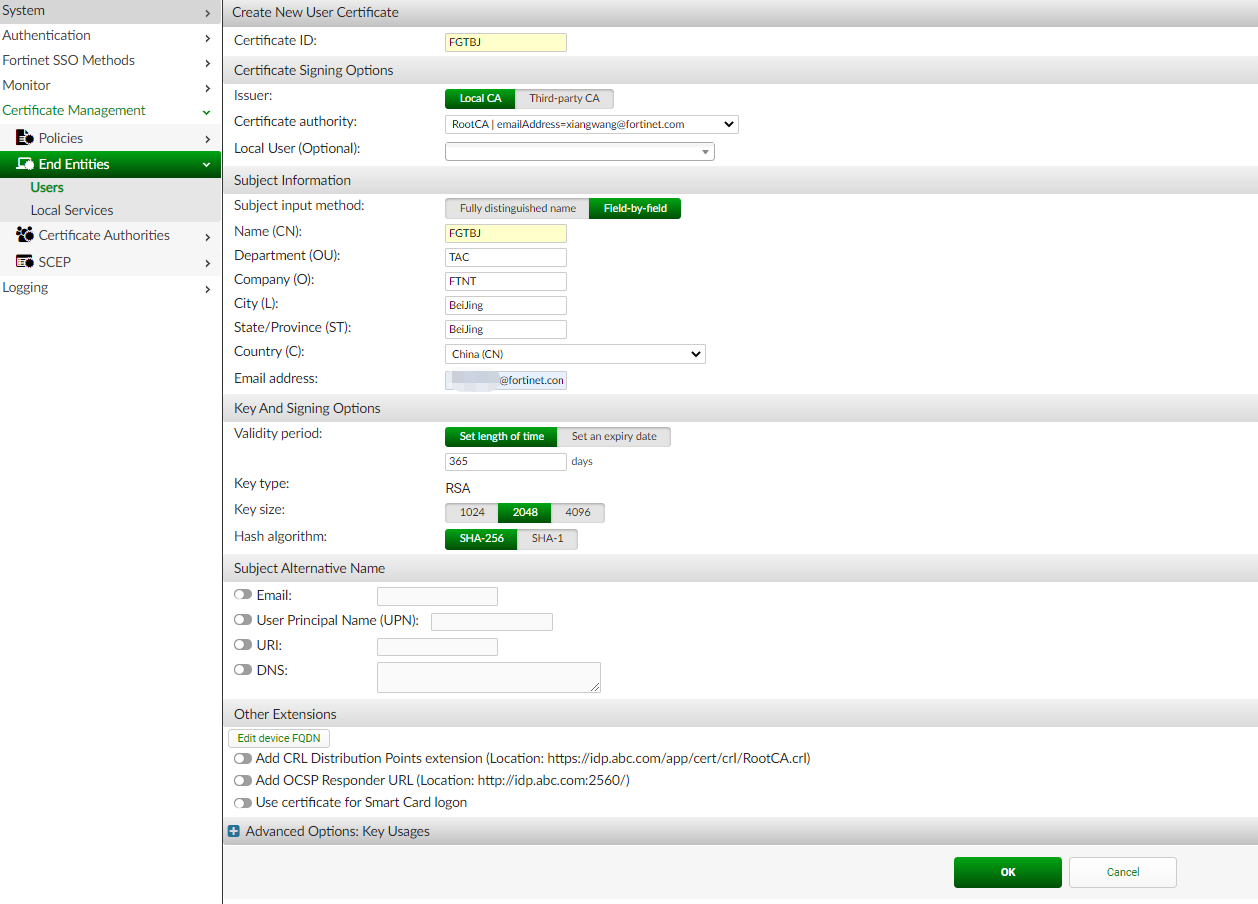

为 FGT - BJ 创建证书。选择“End Entities”-->"User"，点击“Create New”，输入证书相关信息，并点击完成。

image-20221208152741420

image-20221208153601437

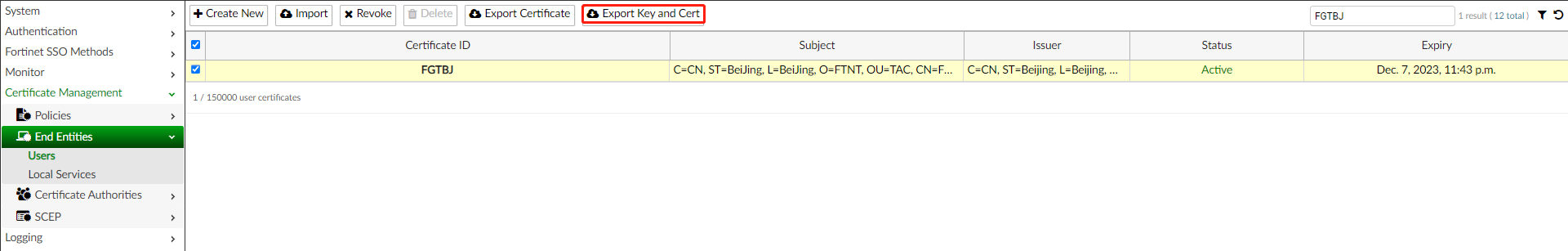

点击“Export Key and Cert”导出 FGTBJ 证书的私钥和公钥。

image-20221208154345603

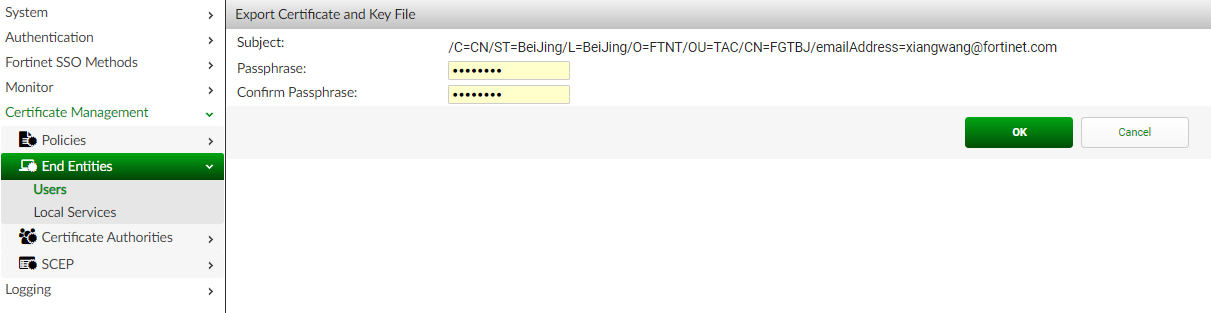

输入一个密码保护私钥

image-20221208154402928

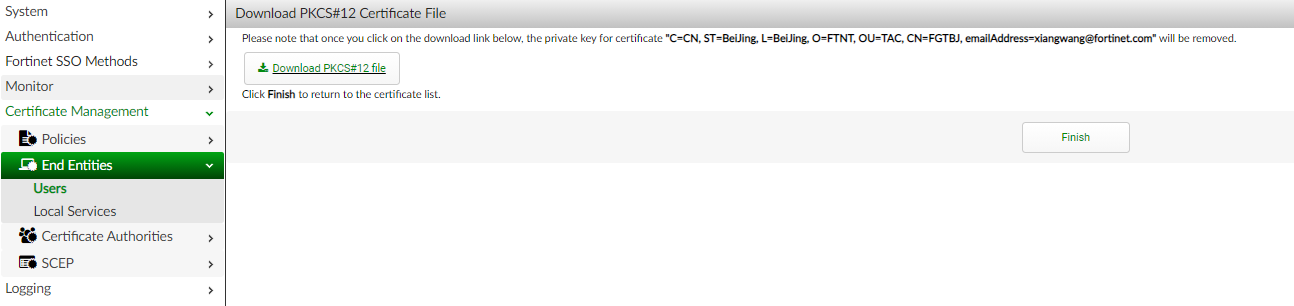

下载证书

image-20221208154418425

2.为终端颁发证书

为终端颁发证书和上述步骤是一样的。

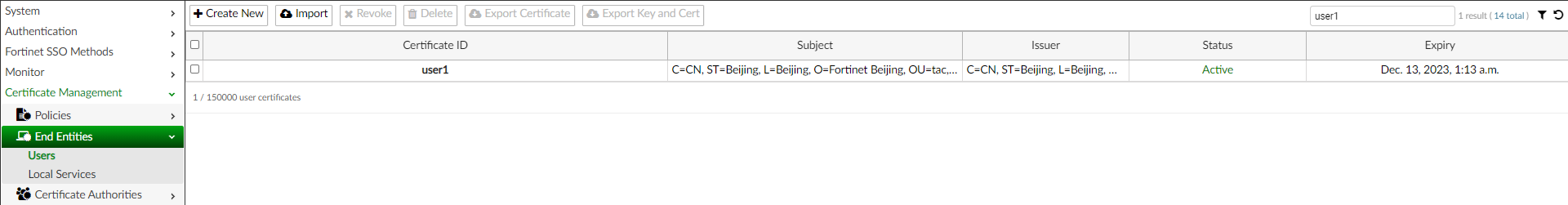

image-20221213171235357

image-20221213171759834

FortiGate 导入证书

将根证书 RootCA.crt 和证书 FGTBJ.p12 导入到 FGT_BJ。

在数字证书认证中，通信双方使用 CA 证书进行数字证书合法性验证，双方各有自己的公钥（网络上传输）和私钥（本地存储）。发送方对报文进行 Hash 计算，并用自己的私钥对报文计算结果进行加密，生成数字签名。接收方使用发送方的公钥对数字签名进行解密，并对报文进行 Hash 计算，判断计算结果与解密后的结果是否相同。如果相同，则认证通过；否则认证失败。

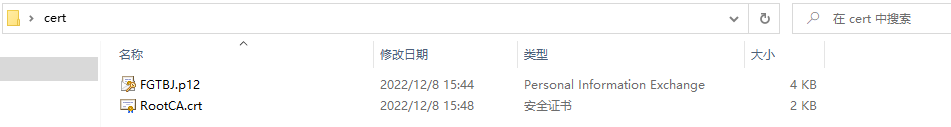

image-20221213171652452

  1. 导入 CA 证书

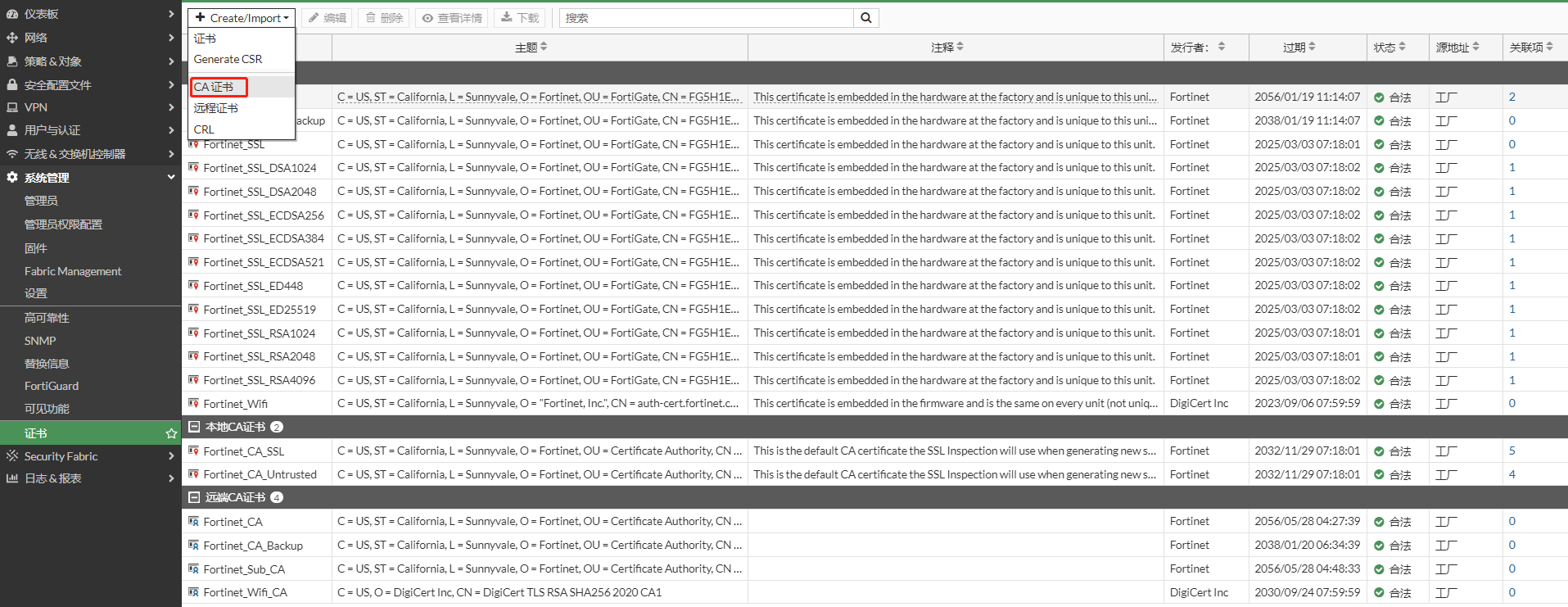

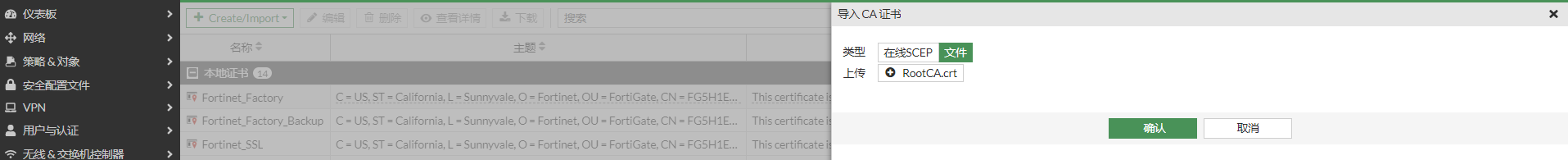

    选择“系统管理”-->“证书”，点击“Create/Import”，选择 CA 证书。

    image-20221208155330877

    image-20221208160106684

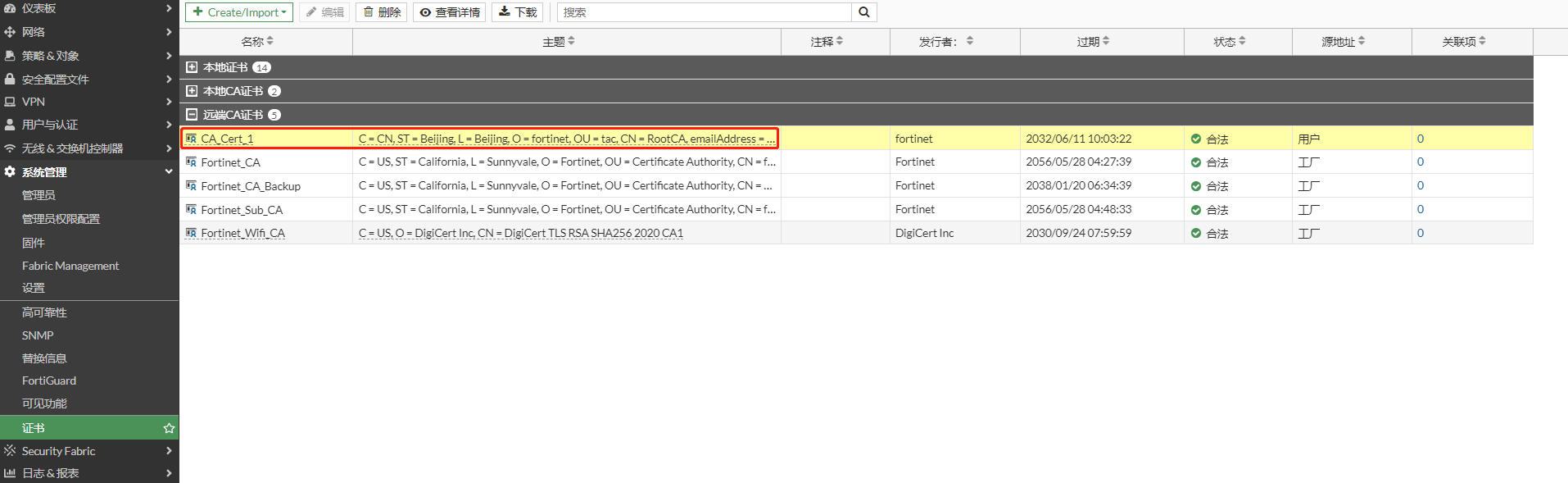

    查看导入的 CA 证书

    image-20221208160158659

  2. 导入本地证书

    选择“系统管理”-->“证书”，点击“Create/Import”，选择“证书”。

    image-20221208160323059

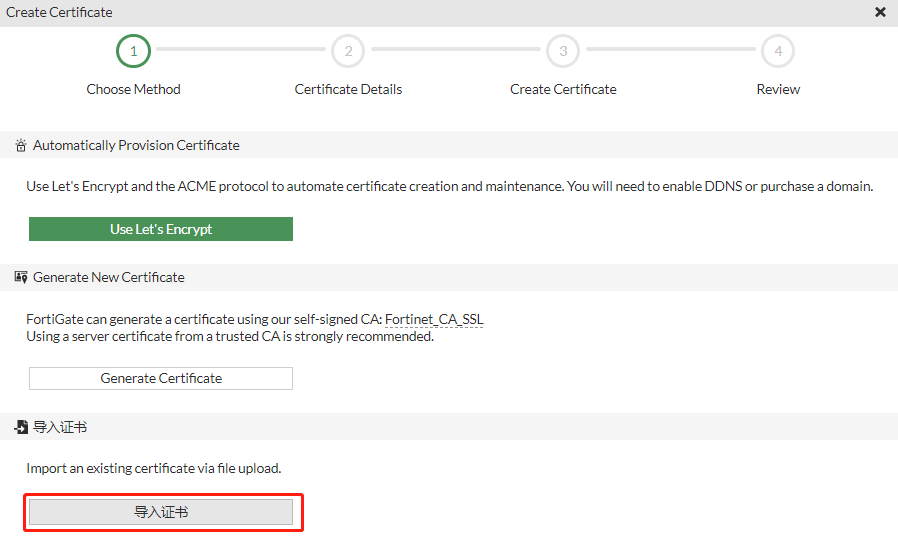

    点击导入证书

    image-20221208160414617

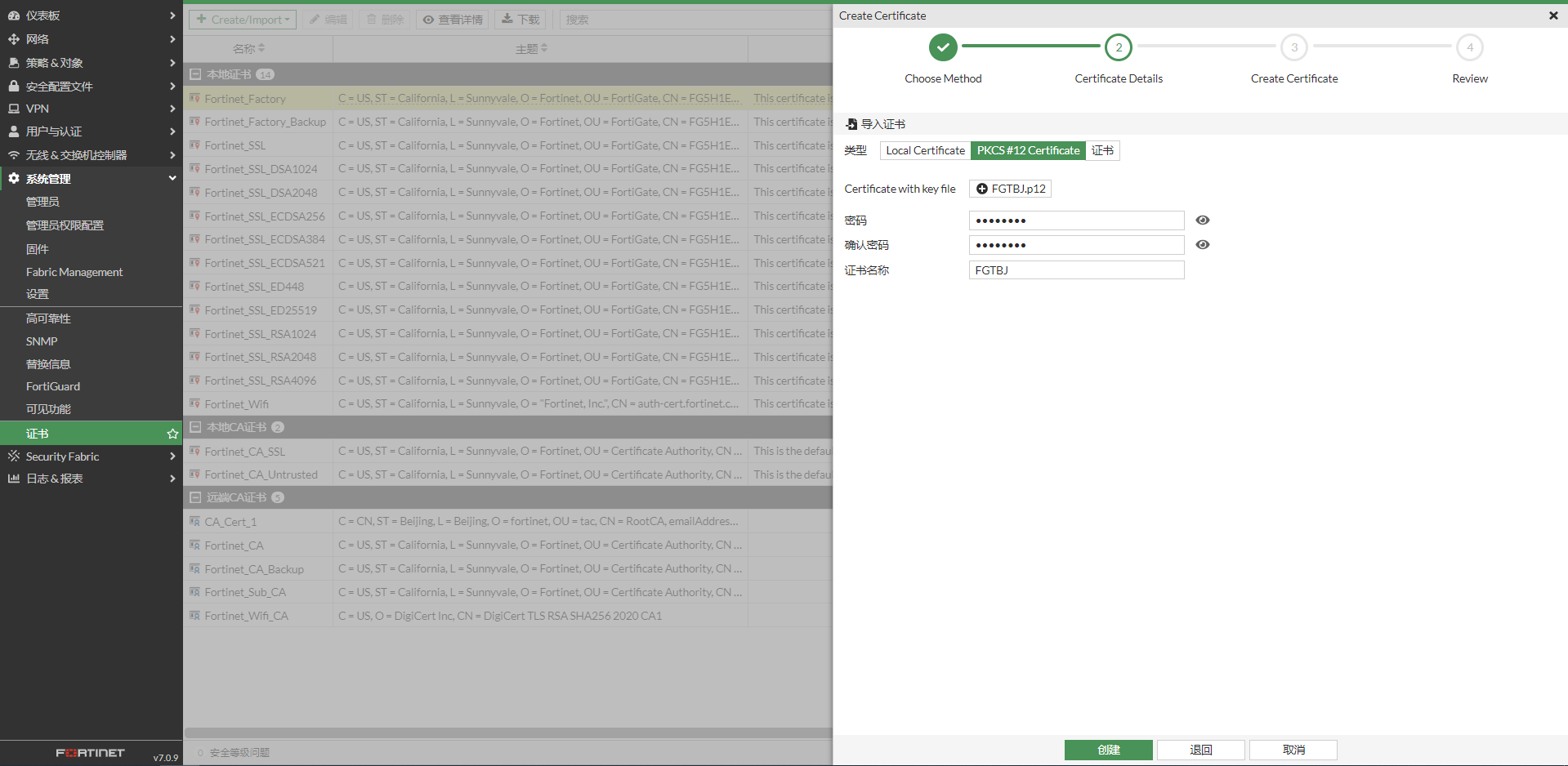

    输入证书的密码，点击“创建”

    image-20221208160501558

    提示证书已成功导入

    image-20221208160539608

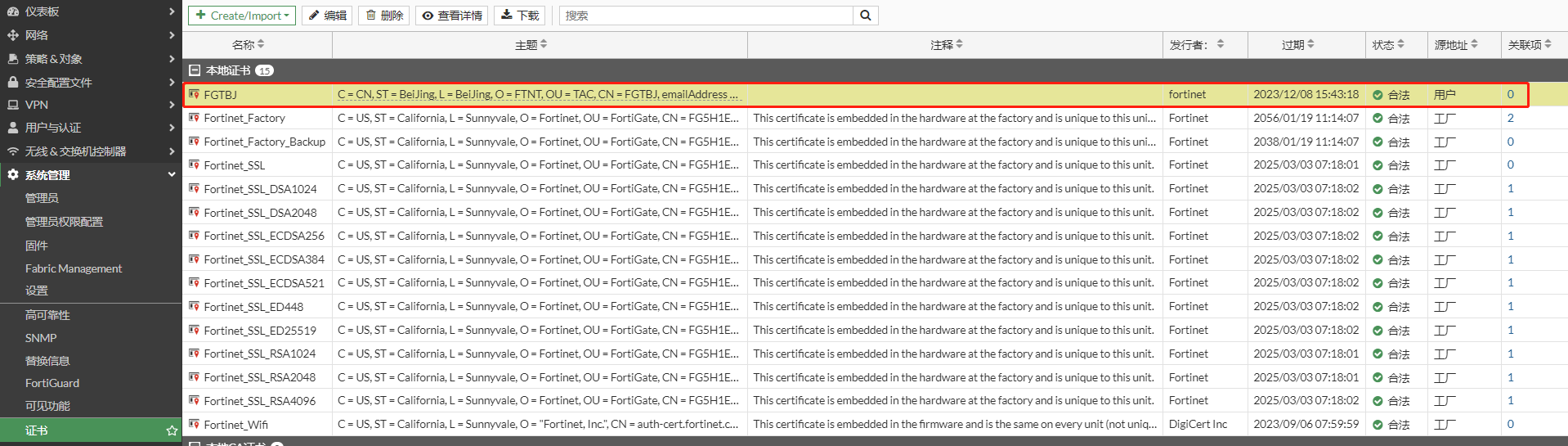

    查看导入的本地证书

    image-20221208160615799

终端导入证书

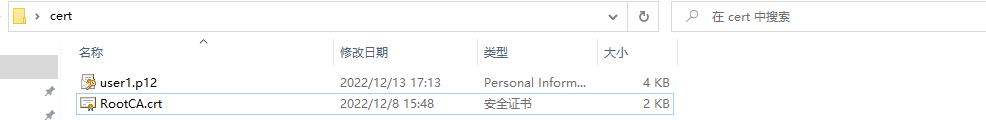

将根证书 RootCA.crt 和证书 user1.p12 导入到终端。

image-20221213171953792

  1. 导入根证书 RootCA.crt

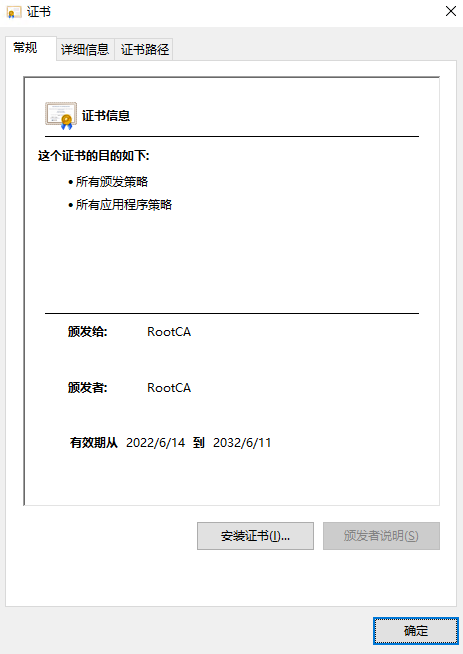

    双击 RootCA.crt，点击“安装证书”。

    image-20221213173524039

    image-20221213173551319

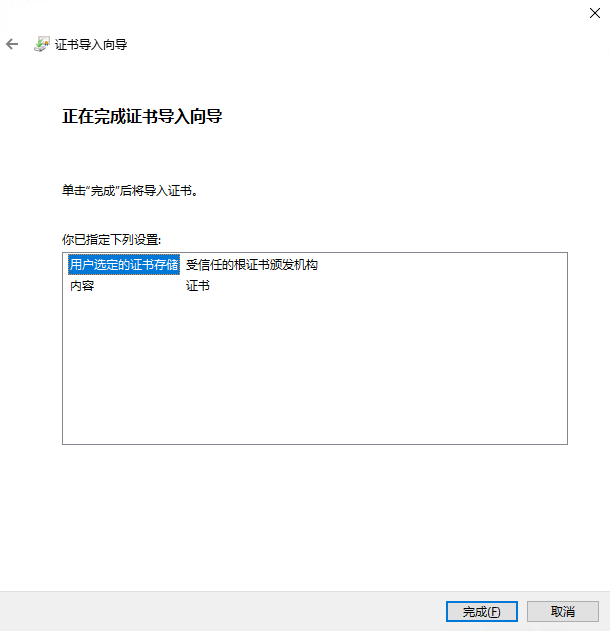

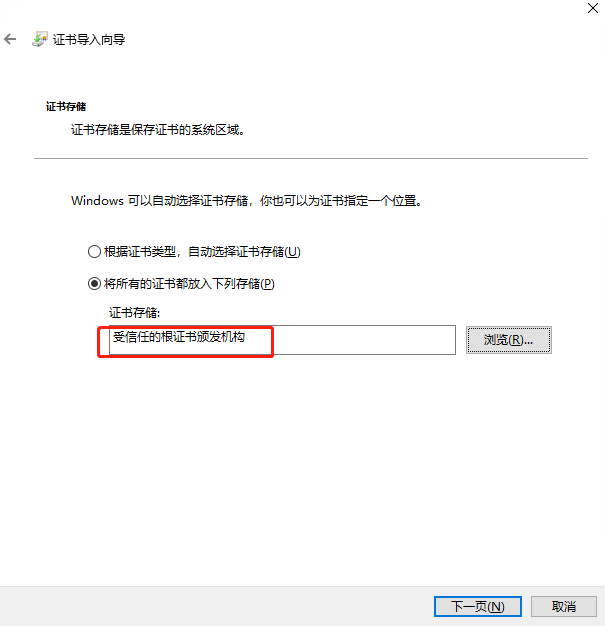

    证书存入“受信任的根证书颁发机构”

    image-20221213173617236

    image-20221213173702669

  2. 导入个人证书 user1.p12

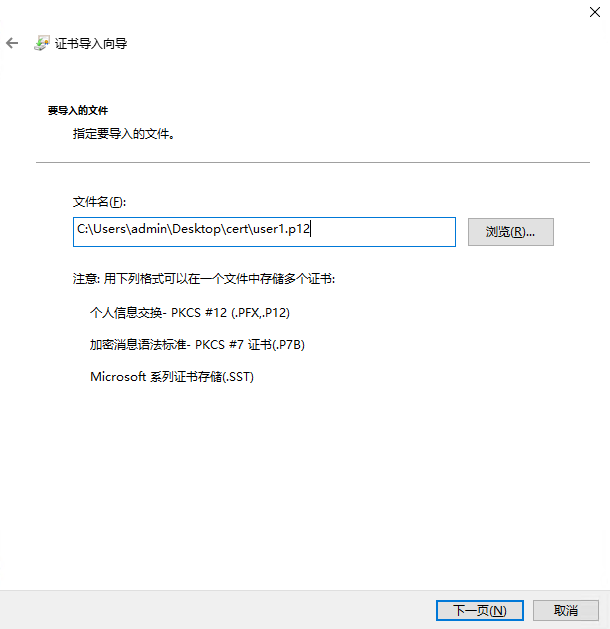

    双击 user1.p12，然后安装证书

    image-20221213173832526

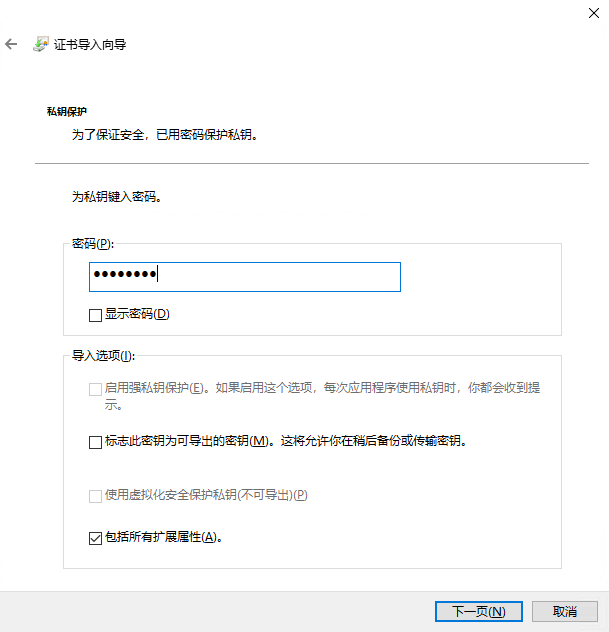

    输入证书的密码

    image-20221213173906247

    证书存入“个人”

    image-20221213173921102

    image-20221213173953806

配置 SSL VPN

1.基本配置

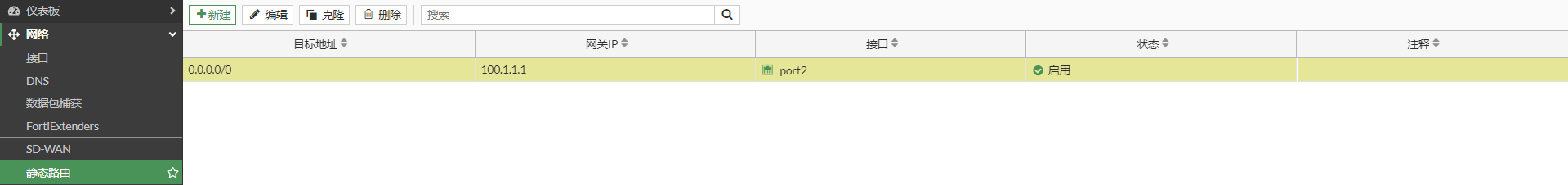

配置接口 IP 和路由

image-20221208113336372

image-20221208113353399

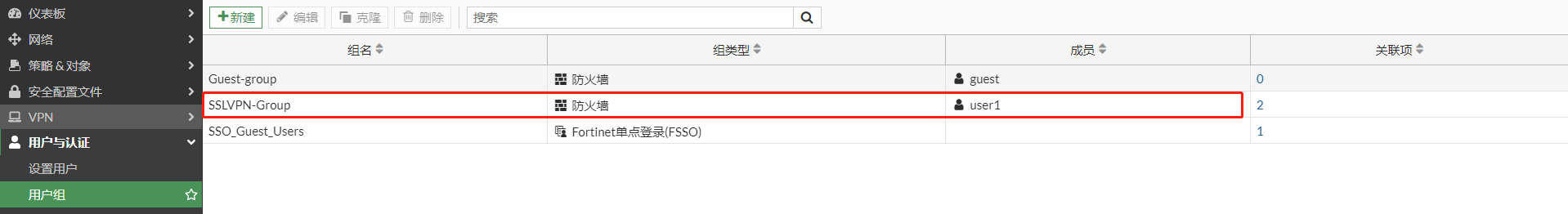

2.创建用户，并将用户加入到用户组。

image-20221216195448684

image-20221216195539180

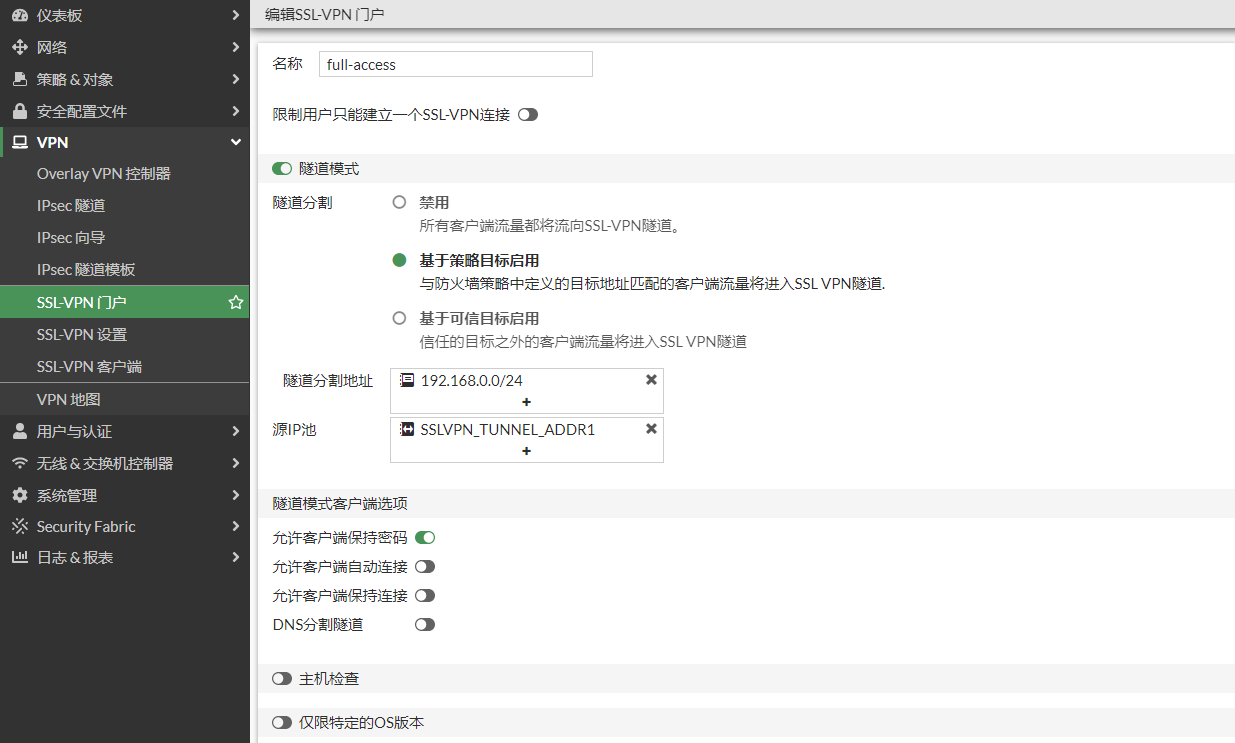

3.配置 SSL - VPN 门户

image-20221216203330106

image-20221216203418968

4.配置 SSLVPN

服务器证书选择“FGTBJ”，FortiGate 会使用 FGTBJ 证书与终端交互；勾选“需要客户端证书”，那么认证过程中 FortiGate 会要求客户端提供证书。

image-20221216203512730

5.创建策略

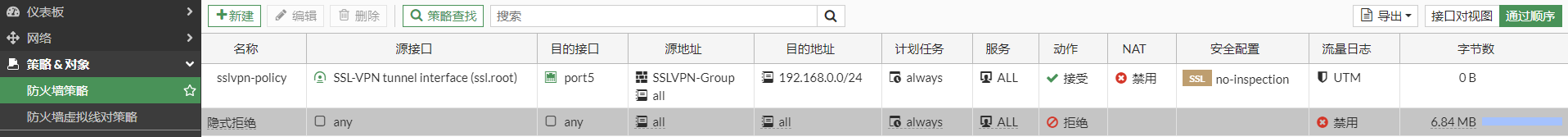

当客户端 SSLVPN 拨号成功后，将会使用获取的地址（10.200.1.10-10.200.1.200）访问内部主机，因此内部网络需要增加到 10.200.1.0/24 网段的回程路由指向 FortiGate 或者 可以在策略中开启 NAT，那么源地址将被转换为 FortiGate 接口地址，则不用考虑回程路由。image-20221216180923214

配置 FortiClient

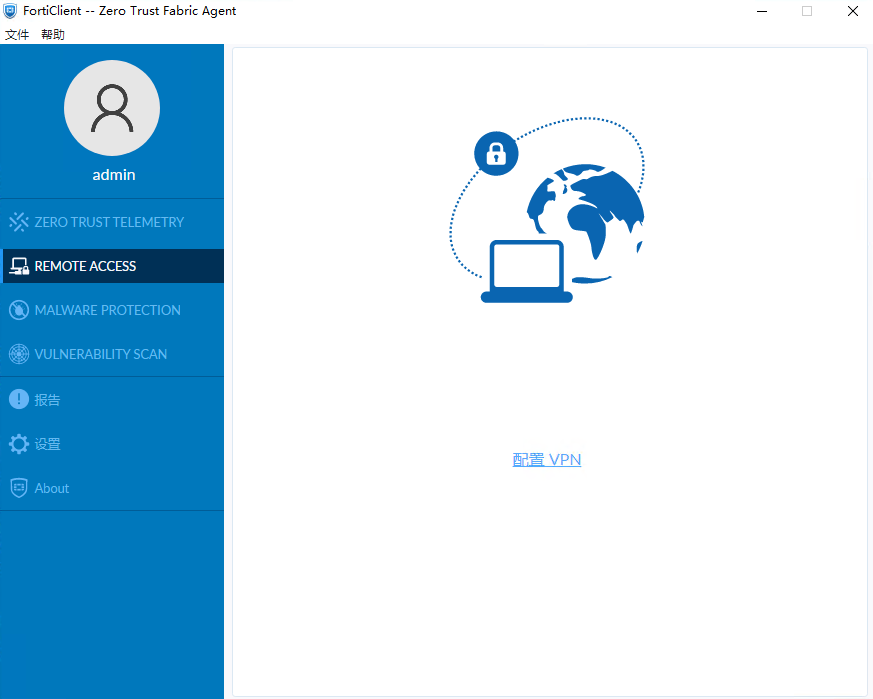

  1. 选择“Remote Access”，点击“配置 VPN”。

    image-20221216190716426

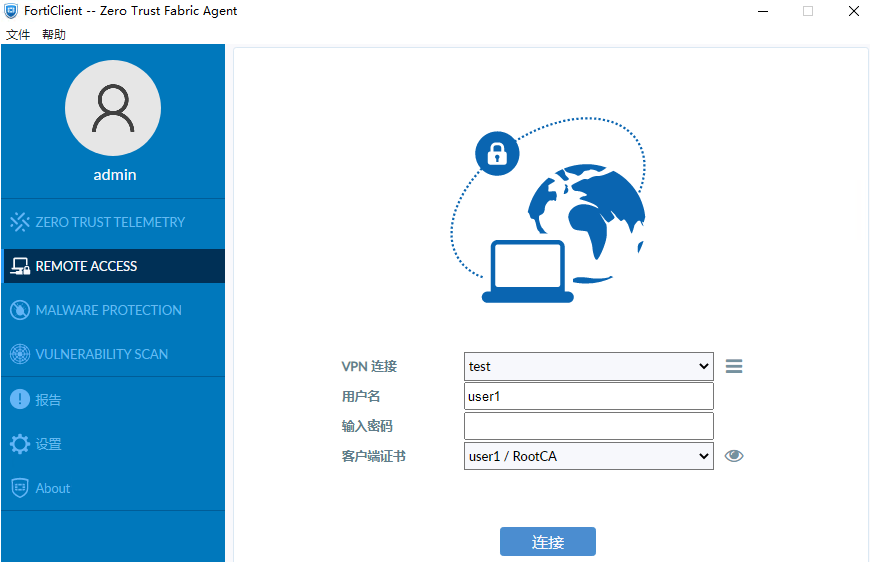

  2. 选择 SSL VPN，设置连接名，远程网关，SSLVPN 端口，用户名以及选择终端证书，然后点击保存。

    image-20221216201030529

  3. 配置完成。

    image-20221216201210723

FortiClient 拨号测试

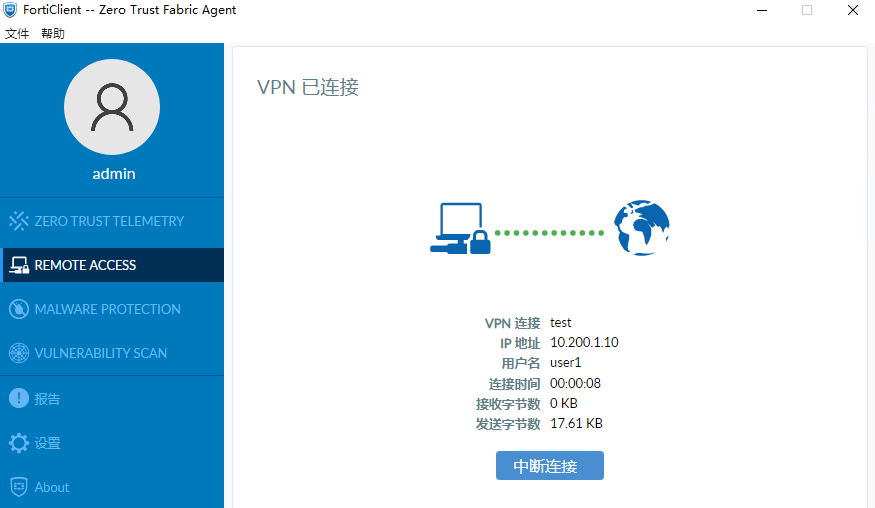

  1. 输入密码，点击连接。

    image-20221216202930581

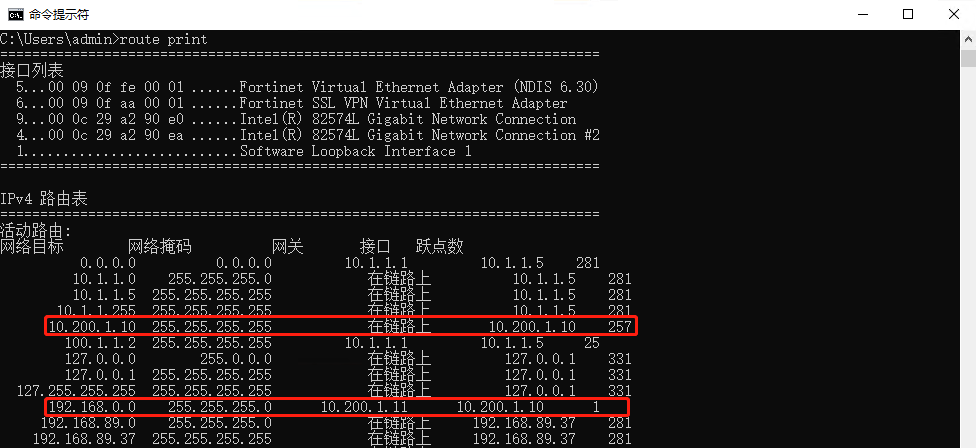

    查看终端获取到的路由

    image-20221216191836232

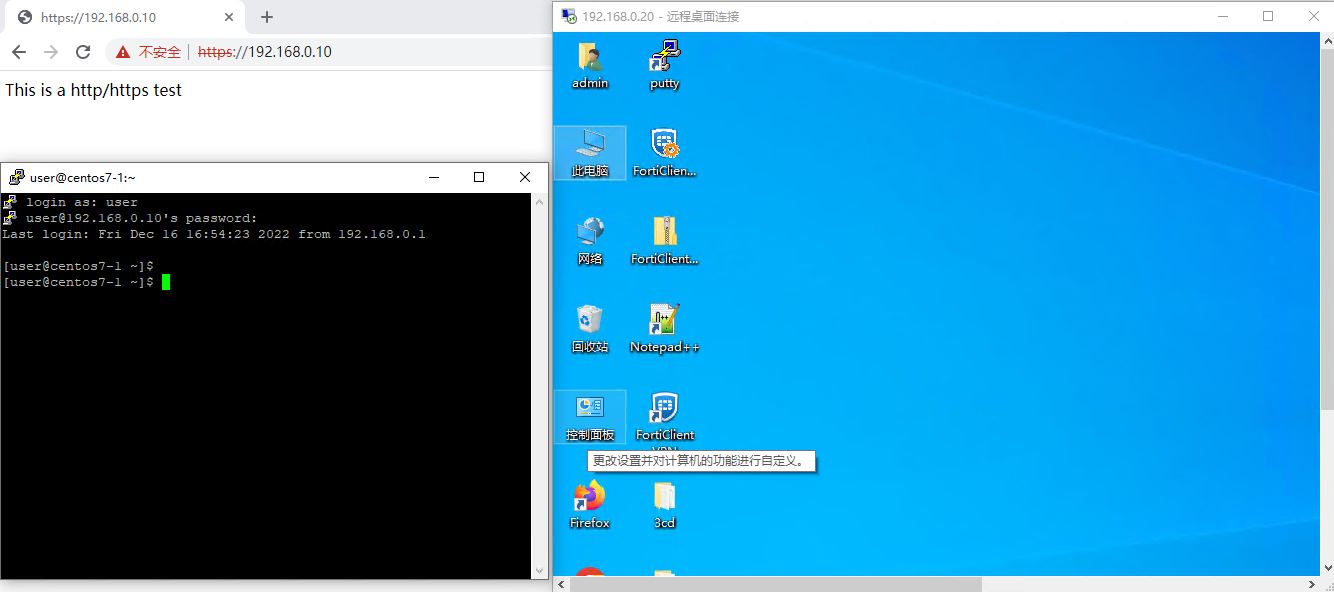

  2. 访问内网主机 HTTPS，SSH，RDP 服务都正常

    image-20221216192109274

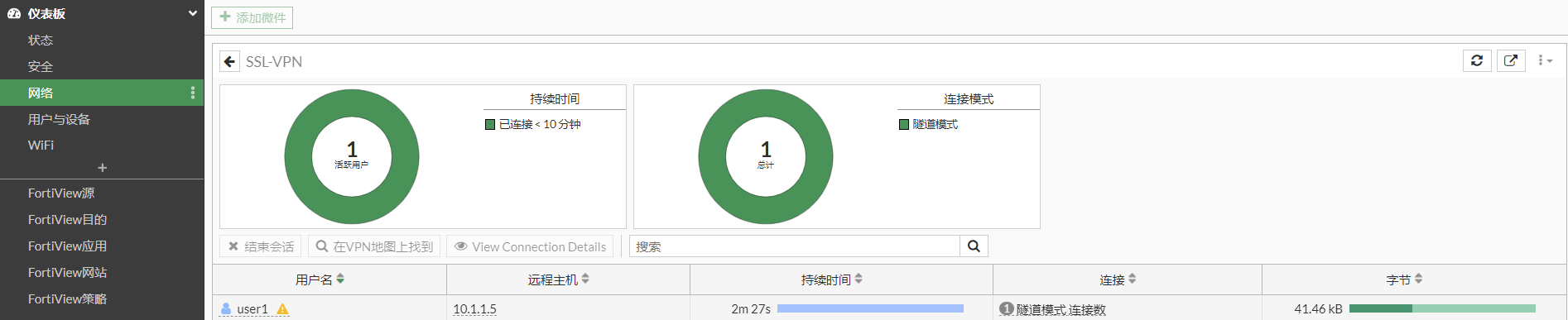

  3. FortiGate 查看 SSLVPN 连接

    image-20221216203151250

    # get vpn ssl monitor
SSL-VPN Login Users:
 Index   User    Group   Auth Type      Timeout         Auth-Timeout    From     HTTP in/out    HTTPS in/out    Two-factor Auth
 0       user1   SSLVPN-Group   1(1)             189    28625    10.1.1.5       0/0     0/0     0

SSL-VPN sessions:
 Index   User    Group   Source IP      Duration        I/O Bytes       Tunnel/Dest IP
 0       user1   SSLVPN-Group   10.1.1.5         175     27388/14075    10.200.1.10

浏览器拨号测试

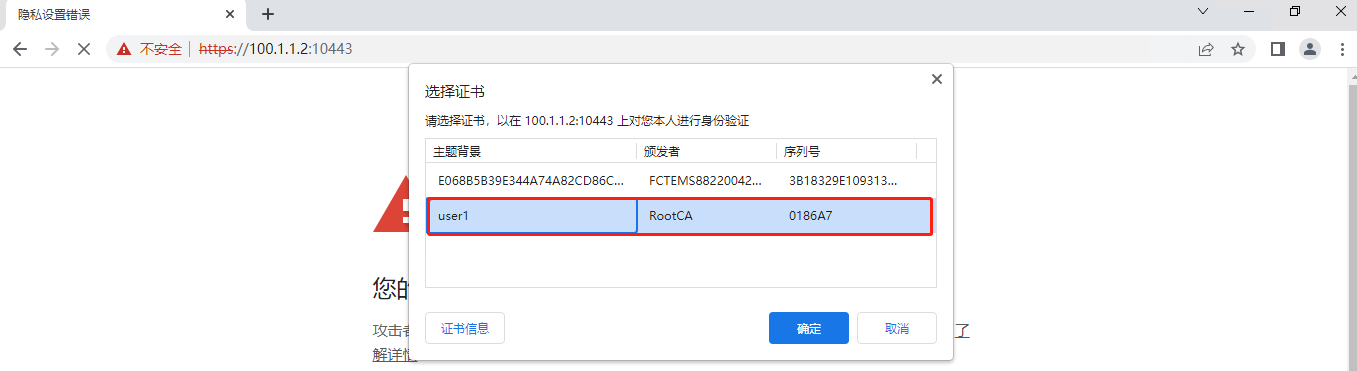

  1. PC1 使用 chrome 访问 SSLVPN，在弹出的证书选择框中，使用 user1 证书。

    image-20221216204003533

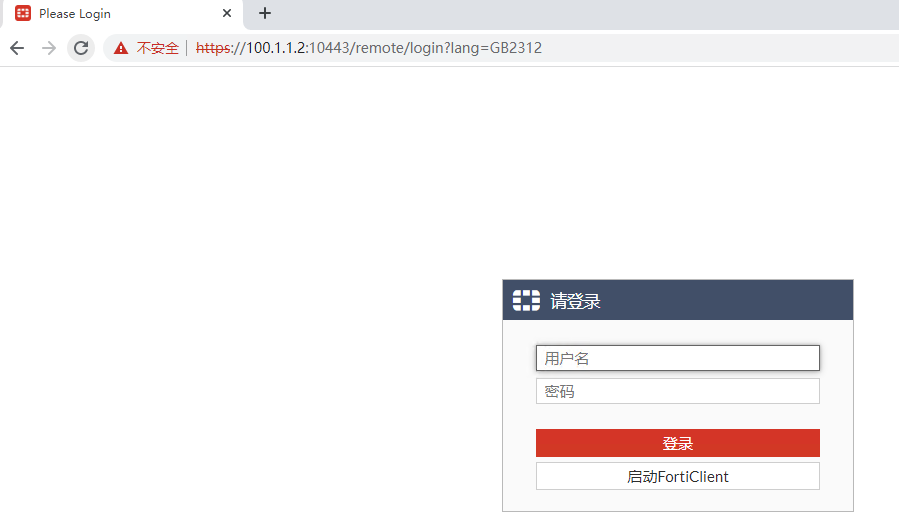

  2. 跳转到输入账号密码界面。

    image-20221216204125049

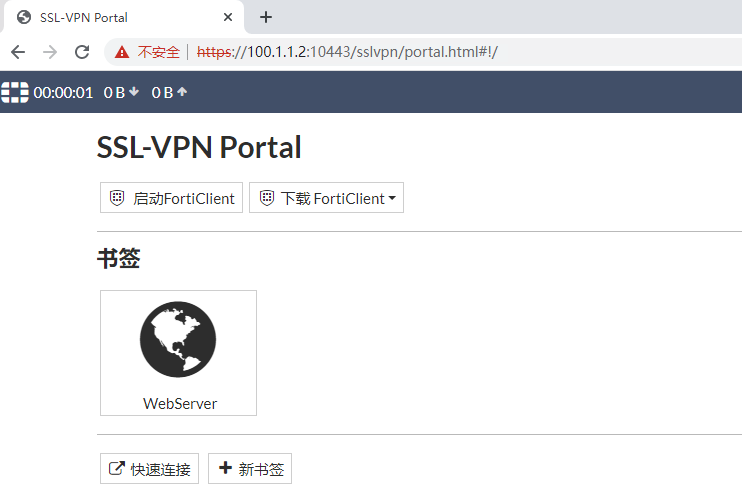

  3. 登录成功。

    image-20221216204151133

  4. 访问 webserver 成功。

    image-20221216204201295

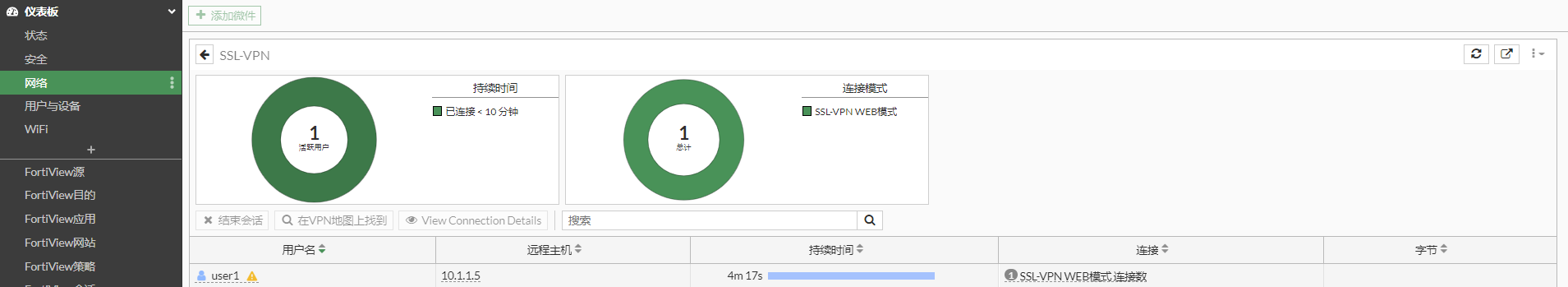

  5. FortiGate 查看 SSLVPN 用户状态。

    image-20221216204601292

     # get vpn ssl monitor
SSL-VPN Login Users:
 Index   User    Group   Auth Type      Timeout         Auth-Timeout    From     HTTP in/out    HTTPS in/out  Two-factor Auth
 0       user1   SSLVPN-Group   1(1)      289                28788    10.1.1.5       0/0               0/0          0

SSL-VPN sessions:
 Index   User    Group   Source IP      Duration        I/O Bytes       Tunnel/Dest IP
